PS-DA604
デジタルパワーアンプ
PS-DA604
オープン価格※
※オープン価格の製品はメーカー希望小売価格を定めていません。
60W×4ch（4Ω）、30W×4ch（8Ω）出力が可能。
MONOモード動作により、120W×2ch（8Ω）での使用も可能。
EIA 1Uサイズの省スペース設計。EIAマウント金具は着脱可能。
プロテクト表示LEDの点灯と連動するプロテクト端子を装備。
温度上昇による破壊を防ぐ「温度保護回路」、過負荷・出力短絡時のオーバードライブを防ぐ「過電流保護回路」、スピーカーの破壊を防ぐ「DC電圧出力保護回路」を搭載。
主な仕様
| 定格出力 | 4チャンネル：60W×4（1kHz、4Ω）、30W×4（1kHz、8Ω） 2チャンネル：120W×2（1kHz、8Ω） |
|---|---|
| 周波数特性 | 20Hz～20kHz±1dB（4チャンネル動作、8Ω、1W出力時） |
| 全高調波歪率 | 0.3％以下（30W、4Ω、20Hz～20kHz） |
| クロストーク | -70dB以下（1kHz、8Ω、15W、入力短絡） |
| S／N | 90dB TYP（IHF-A、入力短絡） |
| 入力感度 | +4dBu（0dB＝0.775V） |
| 入力インピーダンス | 20kΩ（電子平衡） |
| 入力端子 | コネクター端子台×4 |
| 入力接続 | CH1→CH2～4 切換スイッチ付 |
| スピーカー端子 | コネクター端子台×2 |
| プロテクト端子 | コネクター端子台×1 |
| 電源 | AC100V、50Hz／60Hz |
| 消費電力 | 70W（電気用品安全法） |
| 外形寸法 | 幅482mm×高さ44mm×奥行355mm（突起物含まず） |
| 質量 | 約5.7kg |
| 仕上 | フロントパネル：黒色アルマイトヘアライン、その他：黒色半艶塗装 |
| ラックマウント | EIA 1U |
動作モード一覧
| 組み 合わせ |
スイッチ設定 | INPUT （入力端子の接続） |
SPEAKERS （スピーカー端子の接続） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| INPUT SELECT |
MODE SELECT1 |
MODE SELECT2 |
CH1 （MONO1） |
CH2 | CH3 （MONO2） |
CH4 | CH1 | CH2 | CH3 | CH4 | |
| 4入力 ／4出力 |
EACH | OFF | OFF | 入力A | 入力B | 入力C | 入力D | 出力A | 出力B | 出力C | 出力D |
| 1入力 ／4出力 |
4～2←1 | OFF | OFF | 入力A | － | － | － | 出力A | 出力A | 出力A | 出力A |
| 1入力 ／2出力 |
4～2←1 | ON | ON | 入力A | － | － | － | 出力A | 出力A | ||
| 2入力 ／2出力 |
EACH | ON | ON | 入力A | － | 入力B | － | 出力A | 出力B | ||
| 3入力 ／3出力（1） |
EACH | OFF | ON | 入力A | 入力B | 入力C | － | 出力A | 出力B | 出力C | |
| 3入力 ／3出力（2） |
EACH | ON | OFF | 入力A | － | 入力B | 入力C | 出力A | 出力B | 出力C | |
| 1入力 ／3出力（1） |
4～2←1 | OFF | ON | 入力A | － | － | － | 出力A | 出力A | 出力A | |
| 1入力 ／3出力（2） |
4～2←1 | ON | OFF | 入力A | － | － | － | 出力A | 出力A | 出力A | |
外形寸法図（単位：mm）

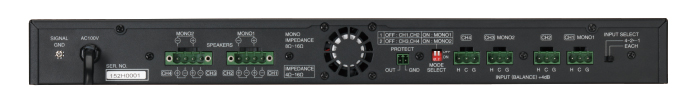

リアパネル
