500万画素 21.3型カラー液晶モニター

CL-S500

オープン価格^※

※オープン価格の製品はメーカー希望小売価格を定めていません。

主な特長

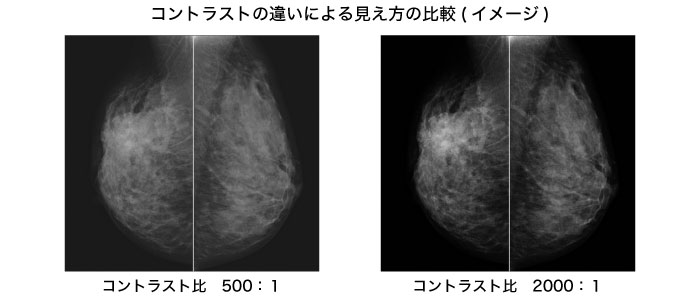

高コントラストにより微細な変化を見逃さない

従来モデルより大幅に向上するコントラスト2000:1を実現し、マンモグラフィ画像に求められる微妙な陰影・濃淡を忠実に再現します。大量の医用画像を読影する医師の気づきを高め、作業効率向上と負担軽減が期待できます。

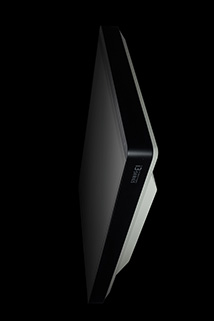

モニター本来の画質を引き出し、液晶パネルを守る高品位AR処理ガラスフィルター

ガラスフィルターに最新のAR処理を施すことにより、外光反射を大幅に抑制し、モニター本来が有する高解像度かつ高コントラストな画像を忠実に再現できます。
また、硬度の高いガラスを採用することにより、モニター表面の美しさを保ちながら不意の衝撃・キズ・汚れから大切なモニターを守ります。

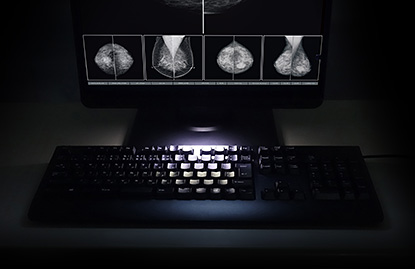

暗室での読影をサポートするReading Light

モニターに内蔵されたReading Lightで手元にあるキーボードやマウスを照らします。
理想的な環境光のもと、作業が行うことができます。

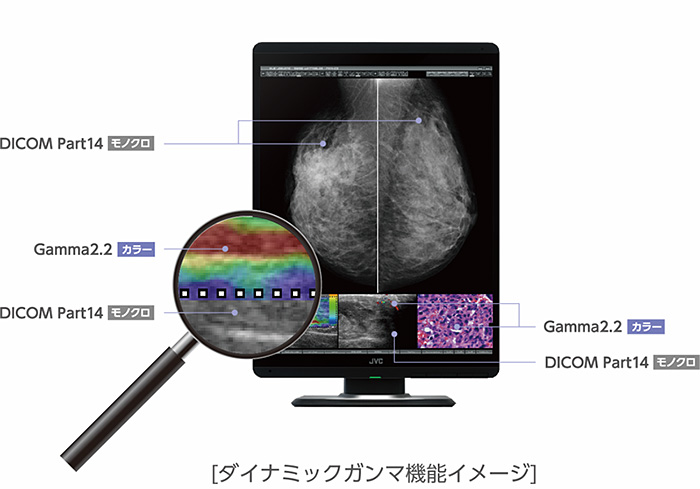

モノクロ画像／カラー画像を最適な階調で表示する、ダイナミックガンマ機能を搭載

当社独自のダイナミックガンマ機能（特許第6277984号）により、画面内に混在するモノクロ画像とカラー画像をピクセル単位で自動的に識別し、それぞれの画像に最適な階調で表示します。従来モデルと比較し、モノクロ画像／カラー画像の判別の精度をさらに向上させました。超音波/内視鏡/病理/核医学といったさまざまなカラー画像を、簡単な操作でリアルタイムにかつ最適に表示します。

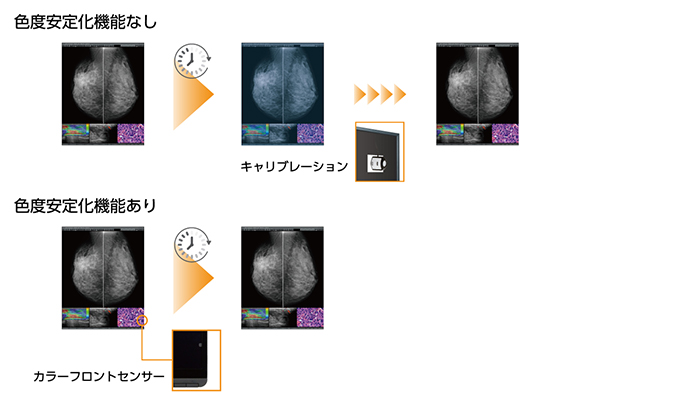

経時による輝度・色度変化を補正し、安定した輝度と色表示を実現

新しく搭載された安定化システムは、輝度に加え、色度もリアルタイムに自動補正します。モニター画面上にカラーフロントセンサーを固定することにより、可動式のフロントセンサーではできない色度の常時計測を実現し、長期間の使用により変化する色度を補正します。常に安定した画質を提供します。

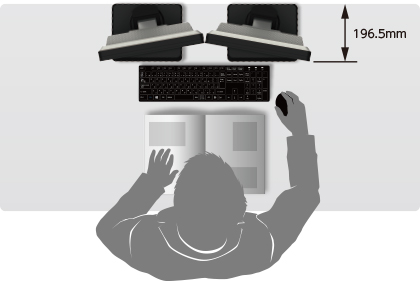

省スペースにも配慮した新デザインを採用

キーボードの収納も考慮した上で、安定感を維持しつつ、スタンドベースを25％（従来モデルとの面積比）小型化し、机上空間での省スペースを実現します。さらに、背面色にはモダリティ機器に合わせたグレイッシュホワイトを採用し、設置環境との調和を図っています。

本機単体で簡易セルフキャリブレーションが可能

モニターに接続されるPC端末の電源のON/OFFにかかわらず、本機単体でフロントセンサーによる簡易キャリブレーション（輝度、階調の簡易校正）の実行が可能。また、同梱の ''モニター精度管理ソフトウェア'' 「QA MedivisorAgent LE」により、設定した日時にキャリブレーションを自動 ''で'' 実行したり、履歴を一元管理することができます。

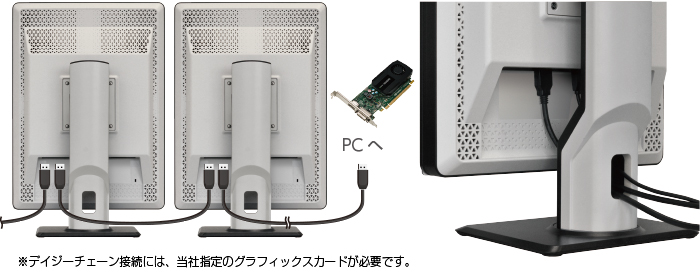

デイジーチェーン（数珠つなぎ）接続が可能

DisplayPort1.2a対応の入出力端子を搭載し、本機を複数台並べて使用するデイジーチェーン（数珠つなぎ）接続が可能です。また、本機背面に大型のワイヤーホールを装備しており、ケーブルへの負担を低減し、モニターの昇降や左右への回転もスムーズに行えます。

新ソフトウェア「Medivisor Utility」で読影ワークフローを大幅改善

統合ユーティリティソフトウェア「Medivisor Utility」対応により、従来はモニターのファンクションキーを押して行っていた各種機能の実行がマウス操作（またはショートカットキー）で可能になりました。画面に表示されるウィンドウ上のアイコンをワンクリックするだけで、「ターボルミナンス」・「ビジュアルポイントモード」などの各種読影サポート機能の起動や、入力切替などが可能です。スムーズな読影ワークフローを実現し、作業効率向上と医師の疲労軽減に貢献します。

（モニターに同梱のユーティリティディスクにて提供）

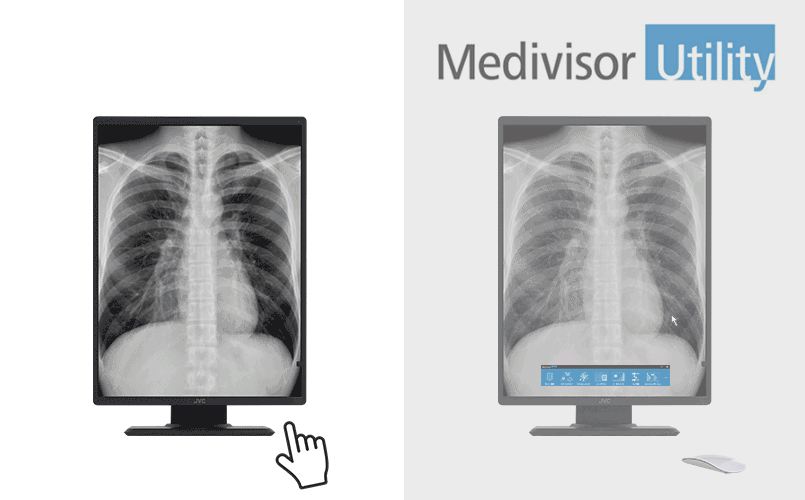

従来のファンクションキーによる操作（左）とMedivisor Utilityによるマウス操作（右）の比較

詳しく見る

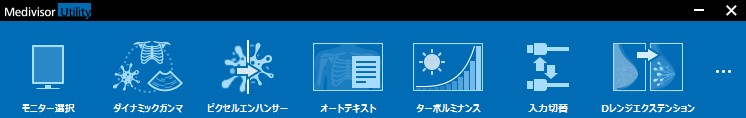

ウィンドウ

主な仕様

モデル名		CL-S500
型名		CL-S500BG0JA
液晶パネル	サイズ	21.3型
	方式	IPS方式カラー
	表示画面サイズ	水平 337.9 mm × 垂直 422.4 mm
	画素ピッチ	水平 0.165 mm × 垂直 0.165 mm
	最大輝度	1150 cd/㎡（typ.） ※出荷設定 500 cd/㎡
	コントラスト比	2000：1（typ.）
	視野角	上下 178° / 左右 178°
	推奨解像度	2048 × 2560
表示性能	表示色	8bit：1677万色（約4.4兆色中） 10bit：10億7374万色（約4.4兆色中）※DisplayPort入力時
インターフェイス	入力信号	デジタル：DVI-D、DisplayPort
	出力信号	デジタル：DisplayPort
	プラグアンドプレイ	DDC2B 対応
電源	入力電源	AC 100～240 V・50 / 60 Hz
電源	消費電力	最大時：80 W（typ.）パワーマネージメント機能動作時：1 W以下
機能	キャリブレーション	輝度、ガンマ、色度の調整 ※オプションのキャリブレーションキットが必要
機能	USBハブ	USB規格 Rev.2.0 準拠、セルフパワードハブ USBアップストリームポート × 1、USBダウンストリームポート × 2
適用規格・規制		JESRA X-0093(管理グレード1A)、ANSI/AAMI ES60601-1(2005)+A1(2012)、 CAN/CSA-C22.2 No. 60601-1(2014)、CE(EN60601-1、EN60601-1-2)、 FCC Part15 subpart B Class B、ICES-003-B、VCCI-B適合、RCM、J-Moss、RoHS
FDA		510(k) Clearance for Breast Tomosynthesis, Mammography, and General Radiography
物理的仕様	外形寸法	ランドスケープ(横型)：幅 493 mm × 高さ 451.3～546.3 mm × 奥行 196.5 mm ポートレート(縦型)：幅 361.5 mm × 高さ 517～612 mm × 奥行 196.5 mm
	質量	約9.5kg スタンドを除く本体のみの質量は約6.5kg
	スタンド	チルト、スイーベル、ピボット、上下昇降
	本体取り付け部	VESA準拠（取り付けピッチ：100 × 100 mm）
付属品		電源コード、DVIケーブル、DisplayPortケーブル、USBケーブル、保証書付き取扱説明書、設置マニュアル、QA Medivisor Agent LE
保証期間		5年間

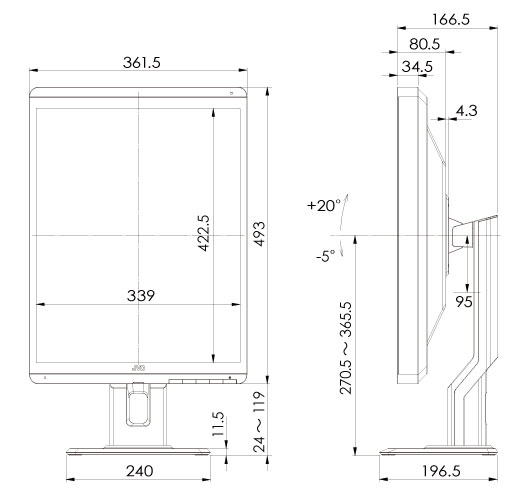

寸法図　単位：mm

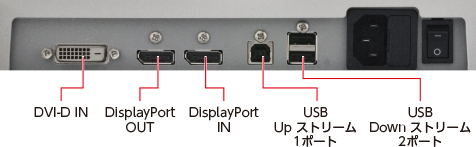

Ｉ/Ｆ図

オプション

グラフィックスカード

LV-N401

グラフィックスカード

・最大解像度：3280 × 2048
・バス：PCI Express 3.0 × 16
・インターフェイス：Mini DisplayPort × 4
LV-N301

グラフィックスカード

・最大解像度：4200 × 2800
・バス：PCI Express 3.0 × 16
・インターフェイス：Mini DisplayPort × 3
購入する

閉じる

ソフトウェア

PM Medivisor

ネットワーク品質管理ソフトウェア

病院内各所に設置されたモニターの稼動状況を継続的に収集・分析・蓄積して管理者に提供するソフトウェア
PM Medivisor Cloud

ネットワーク品質管理クラウドサービス

病院内外に設置されたモニターの稼働状況をインターネット経由で安全かつ効率的に遠隔管理するクラウドサービス
QA Medivisor Agent

モニター精度管理ソフトウェア

病院内各所に設置された個々のモニターの品質を管理するソフトウェア
(キャリブレーションキットCAL-016に同梱して提供)
[CAL-016パッケージ内容]
・QA Medivisor Agent
・キャリブレーションセンサー
購入する
Medivisor UtilityNEW

統合ユーティリティソフトウェア

モニター各種機能を一元管理することで操作性と読影ワークフローを改善するソフトウェア
