DT-V17G2 | 主な仕様

主な仕様

種類 液晶マルチフォーマットモニター
画面サイズ 16.5V型ワイド
アスペクト比 16:9
液晶パネル アクティブマトリックスTFT
有効画面寸法 幅365.8mm×高さ205.7mm、対角419.7mm
表示画素数（解像度） 1,920×1,080ピクセル（フルHD）
表示色数 約1677万色
視野角（標準値） 左右：178°、上下：178°
輝度（標準値） 300cd/㎡
コントラスト比（標準値） 1500：1
水平／垂直周波数（パソコン信号） 水平：31.467kHz～75.000kHz、垂直：49.990Hz～75.062Hz
＊この周波数の範囲内でも信号によっては映らない場合があり、
「Out of renge」と表示されます。
適用規格 ［3G SDI］SMPTE 424M/SMPTE 425M
［DUAL LINK HD SDI］SMPTE 372M
［HD SDI］BTA S-004C、SMPTE 292M
［SD SDI］ITU-R BT.656：525/625、SMPTE 259M：525
［EMBEDDED AUDIO］SMPTE 299M、SMPTE 272M
ヒストグラム 有
波形モニター 有
ベクトルスコープ 有
オーディオレベルメーター 有
リサージュ 有
音声出力 内部スピーカー：1.0W＋1.0W
動作使用条件 温度：5℃～35℃、湿度：20％～80％（非結露）
＊動作使用条件は設置環境により多少異なります。
使用電源 AC AC 100V、50Hz／60Hz共用
DC DC 12V～17V
定格電流 AC 0.55A（100V時）
DC 3.7A（DC 12V～17V時）
外形寸法 本体のみ 幅430mm×高さ309mm×奥行102mm
スタンド含む 幅430mm×高さ350mm×奥行213mm
質量 本体のみ 5.8Kg
スタンド含む 8.2Kg
VESA規格対応 VESA 100mm×100mm
キャリングハンドル 有
付属品 電源コード（3極）×1、電源コード（アース線付き2極）×1、
電源コードホルダー×1、ネジ（電源コードホルダー用）×2、
取扱説明書×1
入出力
端子		 映像 Video コンポジット信号入出力：1系統　 BNCコネクター×2、1V（p-p）、75Ω
＊INとOUTはブリッジ接続（自動終端）
HDMI HDMI信号入力（HDCP対応）：HDMIコネクター×1
COMPO.
（Y、PB/B-Y、PR/R-Y）		 アナログコンポーネント信号：1系統、BNCコネクター×3
Y：1V（p-p）、75Ω（同期信号含む）
PB/B-Y、PR/R-Y：0.7V（p-p）、75Ω
3G/HD/SD SD（I IN1） デジタル信号入力（EMBEDDED AUDIO/DUAL LINK対応）：自動検知、
2系統、BNCコネクター×2
3G/HD/SD SD（I IN2）
3G/HD/SD SD（I OUT1） デジタル信号出力（EMBEDDED AUDIO対応）：1系統、BNCコネクター×1
3G/HD/SD SD
（I OUT2：SWITCHED OUT）		 デジタル信号出力（EMBEDDED AUDIO対応）：1系統
スイッチドアウト、BNCコネクター×1
音声 AUDIO ASSIGN（IN1） アナログ音声信号入力：2系統、RCAコネクター×2、
φ3.5mmステレオミニジャック×1、500mV（rms）、ハイインピーダンス
AUDIO ASSIGN（IN2）
AUDIO ASSIGN
（MONITOR OUT）		 アナログ音声信号出力：1系統、RCAコネクター×2、500mV（rms）
外部制御 REMOTE（MAKE/TRRIGER） MAKE（メイク接点）／TRIGGER（トリガー）方式、
RJ-45端子×1（8pin）
REMOTE（RS-485） シリアル方式、RS-485（RJ-45）端子×2（IN/OUT）（8pin）
REMOTE（RS-232C） シリアル方式、RS-232C端子（D-sub 9pin）×1

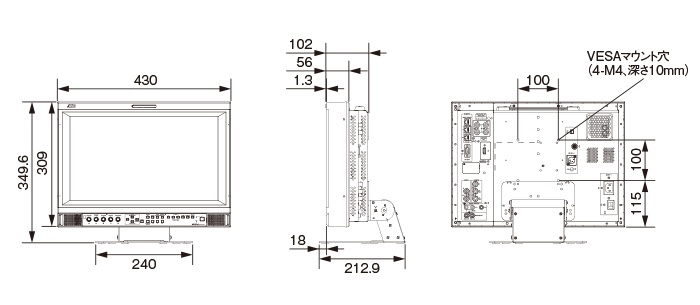

外観寸法図　（単位：mm）


オプション（ラックマウントアダプター）

RK-C17D2
※チルトが必要な場合は、別途ご相談ください。

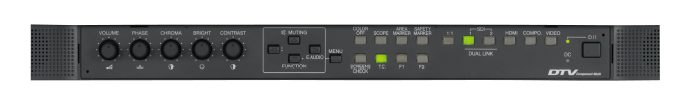

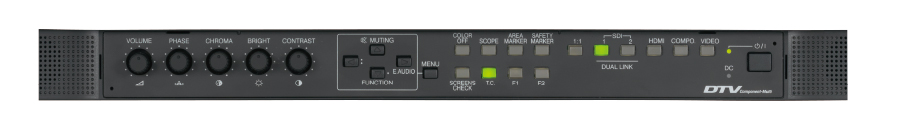

コントロールパネル部


zoom

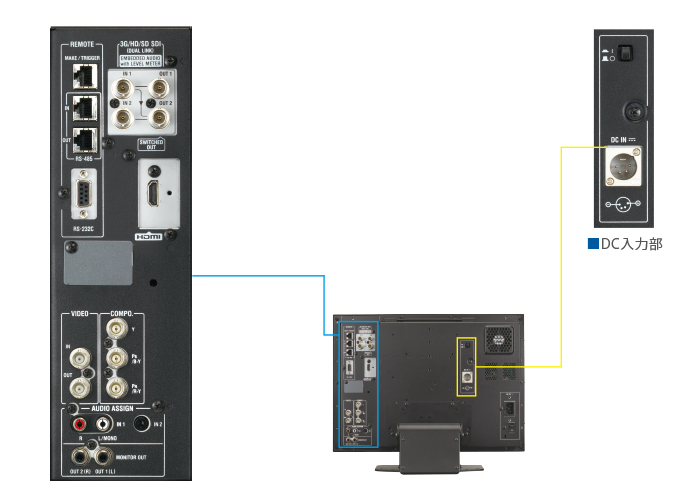

入出力端子部

対応信号フォーマット

本機は、以下の信号フォーマット入力・再生できます。

ビデオ信号

○：入力可 －：入力不可

信号名 ステータス表示の
信号フォーマット注1		 入力端子
VIDEO COMPO. 3G/HD/SD SDI （IN 1, IN 2）注2 HDMI
SD/HD
（1.5G）		 3G SDI DUAL
LINK
1 NTSC NTSC ○ － － － － －
2 NTSC 4.43 NTSC 4.43 ○ － － － － －
3 PAL-M PAL-M ○ － － － － －
4 PAL60 PAL60 ○ － － － － －
5 PAL PAL ○ － － － － －
6 PAL-N PAL-N ○ － － － － －
7 SECAM SECAM ○ － － － － －
8 BW/50 BW/50 ○ － － － － －
9 BW/60 BW/60 ○ － － － － －
10 480/60i 480/60i － ○ － － ○ ○
11 480/59.94i 480/59.94i － ○ ○ － ○ ○
12 576/50i 576/50i － ○ ○ － ○ ○
13 480/60p 480/60p － ○ － － ○ ○
14 480/59.94p 480/60p － ○ － － ○ ○
15 576/50p  576/50p － ○ － － ○ ○
16 640＊480/60p 640＊480/60p － － － － － ○
17 640＊480/59.94p 640＊480/60p － － － － － ○
18 720/60p 720/60p － ○ ○ ○ ○ ○
19 720/59.94p 720/59.94p － ○ ○ ○ ○ ○
20 720/50p 720/50p － ○ ○ ○ ○ ○
21 720/30p 720/30p － － ○ ○ － －
22 720/29.97p 720/29.97p － － ○ ○ － －
23 720/25p 720/25p － － ○ ○ － －
24 720/24p 720/24p － － ○ ○ － －
25 720/23.98p 720/23.98p － － ○ ○ － －
26 1,080/60i 1,080/60i － ○ ○ ○ ○ ○
27 1,080/59.94i 1,080/59.94i － ○ ○ ○ ○ ○
28 1,035/60i 1,035/60i － － ○ － － ○
29 1,035/59.94i 1,035/59.94i － － ○ － － ○
30 1,080/50i 1,080/50i － ○ ○ ○ ○ ○
31 1,080/60p 1,080/60p － ○ － ○ ○ ○
32 1,080/59.94p 1,080/60p － ○ － ○ ○ ○
33 1,080/50p 1,080/50p － ○ － ○ ○ ○
34 1,080/30p 1,080/30p － － ○ ○ ○ ○
35 1,080/29.97p 1,080/29.97p － － ○ ○ ○ ○
36 1,080/25p 1,080/25p － － ○ ○ ○ ○
37 1,080/24p 1,080/24p － － ○ ○ ○ ○
38 1,080/23.98p 1,080/23.98p － － ○ ○ ○ ○
39 1,080/30PsF 1,080/30PsF － － ○注6 ○注3 ○注3 －
40 1,080/29.97PsF 1,080/29.97PsF － － ○注7 ○注4 ○注4 －
41 1,080/25PsF 1,080/25PsF － － ○ ○ ○ －
42 1,080/24PsF 1,080/24PsF － － ○ ○ ○ －
43 1,080/23.98PsF 1,080/23.98PsF － － ○注8 ○注5 ○注5 －
●PC信号は主要フォーマットに対応しています。
注1：3G/HD/SD SDI入力以外の信号フォーマットのステータス表示で、＊＊/59.94、＊＊/29.97、＊＊/23.98はそれぞれ
　　　＊＊/60、＊＊/30、＊＊/24と表示されます。
注2：EMBEDED AUDIO信号対応。
注3：ペイロードIDがない場合は、1,080/60iとみなされ、「1,080/60i」とステータス表示されます。
注4：ペイロードIDがない場合は、1,080/59.94iとみなされ、「1,080/59.94i」とステータス表示されます。
注5：ペイロードIDがない場合は、1,080/50iとみなされ、「1,080/50i」とステータス表示されます。
注6：1,080/60iとみなされ、「1,080/60i」とステータス表示されます。
注7：1,080/59.94iとみなされ、「1,080/59.94i」とステータス表示されます。
注8：1,080/50iとみなされ、「1,080/50i」とステータス表示されます。
