主な仕様
カメラ部 | 撮像素子 | 1/2.8型プログレッシブスキャンCMOSセンサー | |
---|---|---|---|
有効画素数 | 約327万画素、2096(水平)×1561(垂直) | ||
撮像面積 | 対角6.49mm | ||
最低被写体照度 (AGC High) |
カラー:0.9lx(50%出力)、0.45lx(25%出力)、 白黒:0.7lx(50%出力)、0.35lx(25%出力) |
||
ホワイトバランス | ATW-WIDE/ATW-NARROW/ATW-FULL/AWC | ||
AGC | OFF、Mid、High | ||
電子シャッター | マニュアル11段階(1/25〈PALのみ〉~1/10000)/オート3段階/フリッカレス | ||
電子感度アップ | x2、x4、x8、x16、x32、OFF | ||
3次元ノイズリダクション | OFF、LOW、MID、HIGH | ||
逆光補正 | 付(エリア1〜4、OFF) | ||
カラーレベル調整 | 可 | ||
エンハンスレベル調整 | 可 | ||
ブラックレベル | 可 | ||
シーンファイル | 8種類 | ||
プライバシーマスク | 付 | ||
デイ&ナイト機能 | 簡易式 | ||
アラーム入力 | 2系統、無電圧接点信号 | ||
アラーム出力 | 2系統、オープンコレクター | ||
音声入力 | マイク×1:プラグインパワー方式、2.50V±0.25V、インピーダンス 2.2kΩ±0.2kΩ | ||
音声出力 | 1.90V±0.25V(10kΩ終端0dBfs) | ||
モニター出力 | BNC(VBS1.0V(p-p)、75Ω):IP同時出力可(制限あり)、NTSC/PAL切替可 | ||
オートパン/オートリターン | 付 | ||
SDカードスロット | 付:SDHCカード(Class10以上) | ||
レンズ部 | ズーム比 | 光学10倍、デジタル10倍 | |
焦点距離 | 6.3mm〜63.3mm | ||
最大口径比 | F1.8(WIDE端)~F2.5(TELE端) | ||
包括角度 |
16:9 | WIDE端:42°x24°、TELE端:4.4°x2.5° | |
4:3 | WIDE端:33°x24°、TELE端:3.7°x2.8° | ||
至近撮像距離 | 約0.3m(WIDE端)~約1.2m(TELE端) | ||
回転台部 | 駆動方式 | ベルトドライブ方式 | |
回転範囲 | 水平:−175°〜175°、垂直:−30°〜90° | ||
回転速度 | 水平:最大300°/秒、垂直:最大170°/秒 | ||
ネットワーク部 | インターフェース | RJ-45(10BASE-T/100BASE-TX)、IEEE802.3、IEEE802.3u、IEEE802.3af(PoE)準拠 | |
通信プロトコル | IPv4、HTTP、TCP、FTP、RTSP/RTCP/RTP、ICMP、UDP、IGMP、DNS、DHCP、ARP、SNTP、HTTPS、SMTP、SNMP | ||
標準化プロトコル | ONVIF対応 | ||
圧縮方式/画像サイズ | H.264、JPEG:1920×1080、1280×960、1280×720、720×480、640×480、640x360、352×240、320×240 | ||
圧縮形式(圧縮段階) | H.264:64kbps~8Mbps(ビットレート設定可)、 JPEG:VFS(7段階)/AFS(5~320KB)選択可 |
||
フレームレート | 最大30fps(1920×1080) | ||
配信方式 | ユニキャスト/マルチキャスト(IGMP Ver.2対応) | ||
ビューワー | Webブラウザ(Internet Explorer 11/10/9.0/7.0/6.0) | ||
接続クライアント数 | 最大20 | ||
デュアルストリーム機能 | 付(H.264/JPEG同時配信可) | ||
検出機能 | 動き、異音、妨害 | ||
Webサーバー機能 | 付 | ||
FTPクライアント機能 | 付 | ||
DHCPクライアント機能 | 選択可(工場出荷時:無効) | ||
アクセス保護機能 | 付(パスワードによる3段階設定) | ||
ローカル記録機能 | 付(SDHCカード):連続、アラーム(プリポスト記録可)、ネットワーク障害 | ||
制御PC仕様 | OS: Windows 8.1/8 Pro/7 Pro(SP1)/XP Pro(SP3)/XP Home(SP3)、CPU:Intel Core i5 3GHz以上、メモリー:2GB以上、HDD空き容量512MB以上、画面解像度:1920×1080以上、ビデオカード:True Color(24/32bit)、VRAM 1GB以上 | ||
総合部 | 電源 | AC24V 50Hz/60Hz、DC12V、DC-48V(PoE) | |
消費電流/電力 | 660mA(AC24V)、1000mA(DC12V)/12W(PoE) | ||
プリセットポジション数 | 最大100 | ||
周囲温度 | −10〜50℃(動作)/0〜40℃(推奨)、 | ||
湿度 | 20%〜90%RH(結露なきこと) | ||
外形寸法 | φ120×H170.5mm | ||
質量
|
約1.1kg
|
||
仕上 | 本体:ペールグレー、オーナメントリング:ライトシルバー |

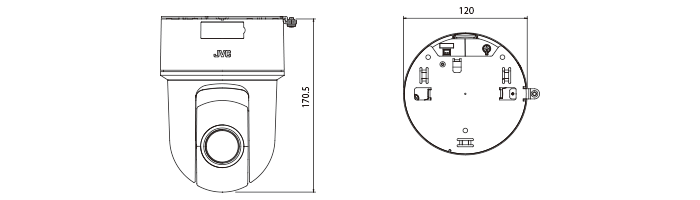

外形寸法(単位:mm)
![](/content/dam/jvc/jp/pro/vnetworks/lineup/vn-h557/spec/web/vn-h557_gaikei.gif)

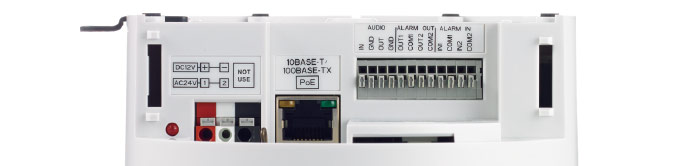

端子部
![](/content/dam/jvc/jp/pro/vnetworks/lineup/vn-h557/spec/web/vn-h557_rear-panel.jpg)
