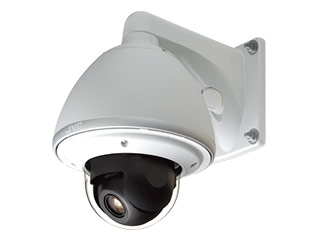

HDネットワークコンビネーションドームカメラ VN-H657WPB

高性能1/2.8型327万画素プログレッシブスキャンCMOSセンサーを採用し、カラー最低被写体照度0.7lx（50IRE）の高感度を実現。画像のザラつきを抑える3次元DNRとあわせ、低照度時でも鮮明な高画質。

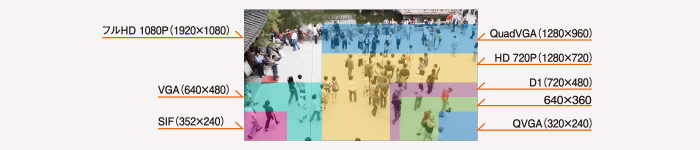

1080P（1920×1080）の高精細フルHD出力をはじめ、QuadVGA（1280×960）、HD720P（1280×720）、D1（720×480）、VGA（640×480）、640×360、SIF（352×240）、QVGA（320×240）の各解像度による出力に対応。

マイクロSDカードスロットを本体に装備。レコーダー無しで、マイクロSDカードにH.264記録が可能な『ローカル録画機能（アラーム/常時）』に対応。

マイクロSDカード記録時間（単位：時間）

microSD カード	エンコード設定（CBR）
microSD カード	64 kbps	128 kbps	256 kbps	384 kbps	512 kbps	768 kbps	1024 kbps	1536 kbps	2048 kbps	3072 kbps	3584 kbps	4096 kbps	8192 kbps
16GB	512	256	128	85	64	42	32	21	16	10	9	8	4
32GB	1023	511	255	170	127	85	63	42	31	21	18	15	7

外部マイクによる音声収録や外部スピーカーによる警告発声が可能な『音声双方向通信』に対応。さらにカメラ側の異常発生を音量で検知する『異音検出機能』も装備。

高品位で鮮明な『高精細動画』を実現するデータ圧縮方式 H.264コーデックを採用。ハイプロファイル/ベースラインプロファイルに対応し、より小さく、より軽いデータ量での高精細配信を実現。さらにJPEG出力に対応し、フルHD+VGA最大30fpsの同時配信も可能な『マルチレゾリューション』を搭載。同時3本までの『マルチエンコード』も可能。

JVC独自の『DD（ダイレクトドライブ）メカ』を搭載し、回転誤差わずか±0.03°の高速＆高精度回転台で広範囲ポイントをカバー。水平回転360°エンドレス、垂直回転－5°～185°を最速400°/秒、低速0.07°/秒で実現。

最大口径比F1.6の光学18倍ズームレンズ（f=4.7～84.6mm）を搭載。さらに10倍電子ズームを搭載し、最大180倍のズームアップが可能。高速回転台と合わせ、最大100のプリセットポジションが設定でき、“見たいポイント”を素早く、ピンポイントで捉えます。

最大20クライアントによる同時アクセス。HTTPによるAPIを装備し、内蔵統合ビューワによるライブモニタリングや各種遠隔操作が可能。

PoE Plus（IEEE 802.3at）に対応し、LANケーブル1本での電源供給が可能（対応ハブ等使用時）

様々な設置環境や撮影条件に応じて、カメラ内部の各種パラメーターを最適値に簡単設定する8種類の『シーンファイル機能』を搭載。（シーンファイル：標準、屋内、屋外、アクティブガンマ、交通監視、データ量節約、カラー固定、白黒固定）

昼夜連続の24時間監視に対応する『IRカットフィルターON/OFF式デイ＆ナイト機能』や最大32倍の『電子感度アップ』、『逆光補正機能』、さらに各種アラーム機器と連動する2系統のアラーム入出力端子など、充実のセキュリティ機能を搭載。

着脱容易な「ワンタッチロックメカ」で簡単設置とイージーメンテナンス。

IP66準拠の防塵・防水ハウジング一体型設計。ヒーター、ファンも装備し、風雨の影響を受ける屋外軒下等への設置に対応（PoE Plus駆動時、ヒーター使用不可）。

設置・メンテナンス性を飛躍的に向上させ、様々な設置環境に対応。

カメラ部	撮像デバイス		1/2.8型プログレッシブスキャンCMOSセンサー
	有効画素数		約327万画素、2096（水平）×1561（垂直）
	撮像面積		対角6.49mm
	最低被写体照度（AGC High）		カラー：0.7lx（50%出力）、0.35lx（25%出力）、白黒：0.3lx（50%出力）、0.15lx（25%出力）
	ホワイトバランス		ATW-WIDE/ATW-NARROW/ATW-FULL/AWC
	AGC		OFF、Mid、High
	電子シャッター		マニュアル10段階（1/30～1/10000）/オート3段階（フリッカーレス）
	電子感度アップ		x2、x4、x8、x16、x32、OFF
	3次元ノイズリダクション		OFF、LOW、MID、HIGH
	逆光補正		付（エリア1～4、OFF）
	カラーレベル調整		可
	輪郭補正		水平、垂直（レベル調整可）
	エンハンスレベル調整		可
	ブラックレベル		可
	シーンファイル		8種類設定択可能
	プライバシーマスク		付
	デイ&ナイト機能		IRカットフィルター可動式
	アラーム入力		2系統、無電圧接点信号
	アラーム出力		2系統、オープンコレクター
	音声入力		プラグインパワー方式、2.50V±0.25V、インピーダンス2.2kΩ ±0.2kΩ
	音声出力		1.90V±0.25V（10kΩ終端0dBfs）
	オートパトロール/トレース		付
	オートリターン		付
	MicroSD カードスロット		付：microSDHCカード（Class10以上）
レンズ部	ズーム比		光学18倍、デジタル10倍
	焦点距離		4.7mm～84.6mm
	最大口径比（WIDE～TELE）		F1.6（WIDE端）～F2.8（TELE端）
	包括角度	16：9	f=4.7mm:55.3°x31.9°、f=84.6mm:3.2°x1.8°
	包括角度	4：3	f=4.7mm:41.5°x31.4°、f=84.6mm:2.4°x1.8°
	至近撮像距離		約0.6m（WIDE端）～約1.8m（TELE端）
回転台部	駆動方式		ダイレクトドライブ（DD）方式
	回転範囲		水平：360°エンドレス、垂直：-5°～185° （水平5°上～真下～水平5°上）
	回転速度		0.07°/秒～400°/秒(水平、垂直とも）
ネットワーク部	インターフェース		RJ-45（10BASE-T/100BASE-TX）、AUTO NEGOTIATION/MANUAL IEEE802.3、IEEE802.3u、IEEE802.3at（PoE Plus）準拠
	通信プロトコル		IPv4、HTTP、TCP、RTSP/RTCP/RTP、ICMP、UDP、IGMP、DNS、DHCP、 ARP、SNTP、HTTPS、SMTP、SNMP、NTP
	標準化プロトコル		ONVIF対応
	圧縮方式/画像サイズ		H.264、JPEG：1920×1080、1280×960、1280×720、720×480、 640×480、640x360、352×240、320×240
	圧縮形式（圧縮段階）		H.264：64kbps～8Mbps（ビットレート設定可）、 JPEG：VFS（7段階）/AFS（5～320KB）選択可
	フレームレート		最大30fps(1920×1080)
	配信方式		ユニキャスト/マルチキャスト（IGMP Ver.2対応）
	ビューワー		Webブラウザ（Internet Explorer 11/10/9.0/7.0/6.0）
	デュアルストリーム機能		付（H.264/JPEG同時配信可）
	検出機能		動き、異音、妨害
	Webサーバー機能		付
	FTPクライアント機能		付
	DHCPクライアント機能		選択可（工場出荷時：無効）
	アクセス保護機能		付（パスワードによる3段階設定）
	ローカル記録機能		付（SDHCカード）：連続、アラーム（プリポスト記録可）、ネットワーク障害
	接続クライアント数		最大20
	制御PC仕様		OS： Windows 8.1/8 Pro/7 Pro（SP1）/XP Pro（SP3）/XP Home（SP3）、 CPU：Intel Core i5 3GHz以上、メモリー：2GB以上、HDD空き容量512MB以上、画面解像度： 1920×1080以上、ビデオカード：True Colo（r 24/32bit）、VRAM 1GB以上
総合部	防塵・防水性能		IP66準拠
	電源		AC24V 50Hz/60Hz、DC-48V（PoE Plus）
	消費電流/電力		2.5A（AC24V）/21W（PoE Plus）
	プリセットポジション数		最大100
	周囲温度		AC24V時：-40℃～55℃（動作）、-30℃～40℃（推奨）/PoE Plus時：-10℃～55℃（動作）、0℃～40℃（推奨）、-10℃～60℃（動作：microSDカード、音声機能不使用時）
	湿度		20%～90%RH（結露なきこと）
	外形寸法		W350×H385×H260mm
	質量		約5.6kg
	仕上		本体：ペールグレー（マンセル0.9PB8.5/0.4近似）、オーナメントリング：ライトシルバー（マンセル1.5PB8.4/0.3近似）
