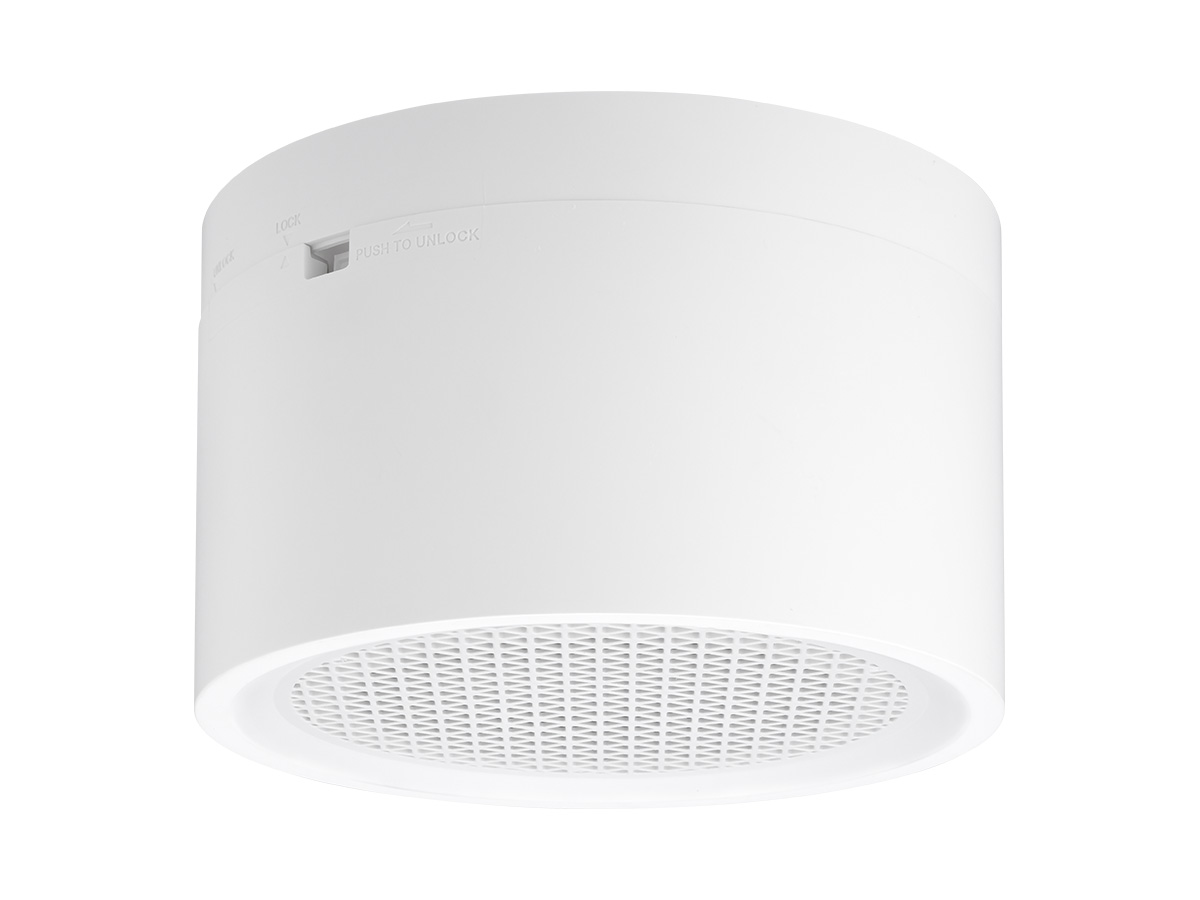

防滴天井露出型スピーカー（アッテネータ付）
SB-HC106AT-W
希望小売価格 16,700円（税抜き）

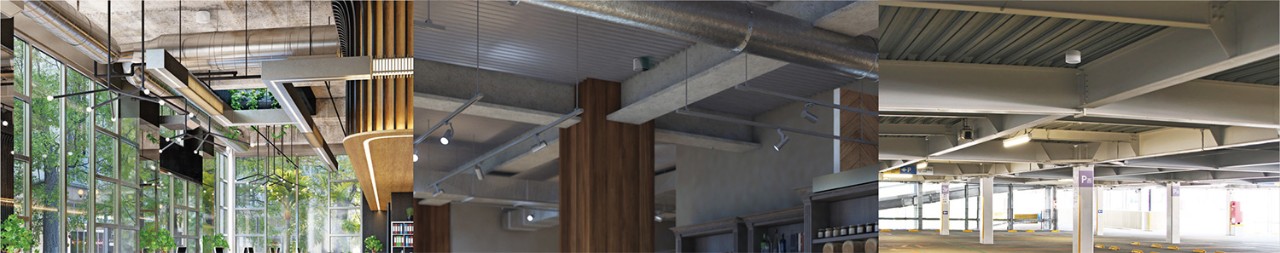

ルーバー天井や開口が困難な天井をスマートに
主な特長

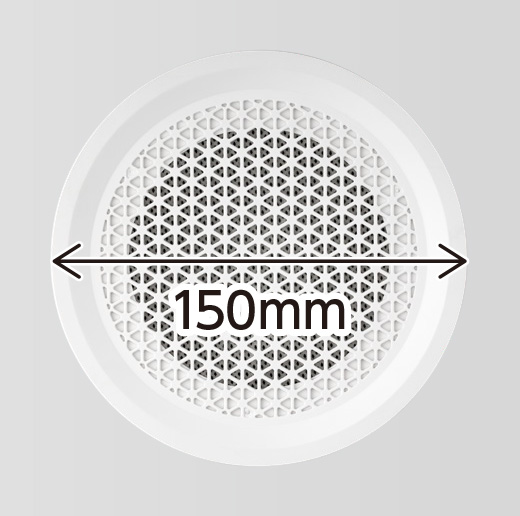

外径φ150mmのコンパクト設計
従来機（SB-C900）の外径φ230mmから大幅な小型化を実現。コンパクトな円柱形で、建築意匠にマッチします。
定格入力は1W/3W/6Wを切替可能
騒音の少ない小部屋や、配管などにより音が遮られやすいスケルトン天井やルーバー天井など、様々な設置環境に適した音圧に調節可能。定格入力は、スイッチで簡単に切替可能で、いずれの定格入力でも、非常放送用L級スピーカーとして使用できます。

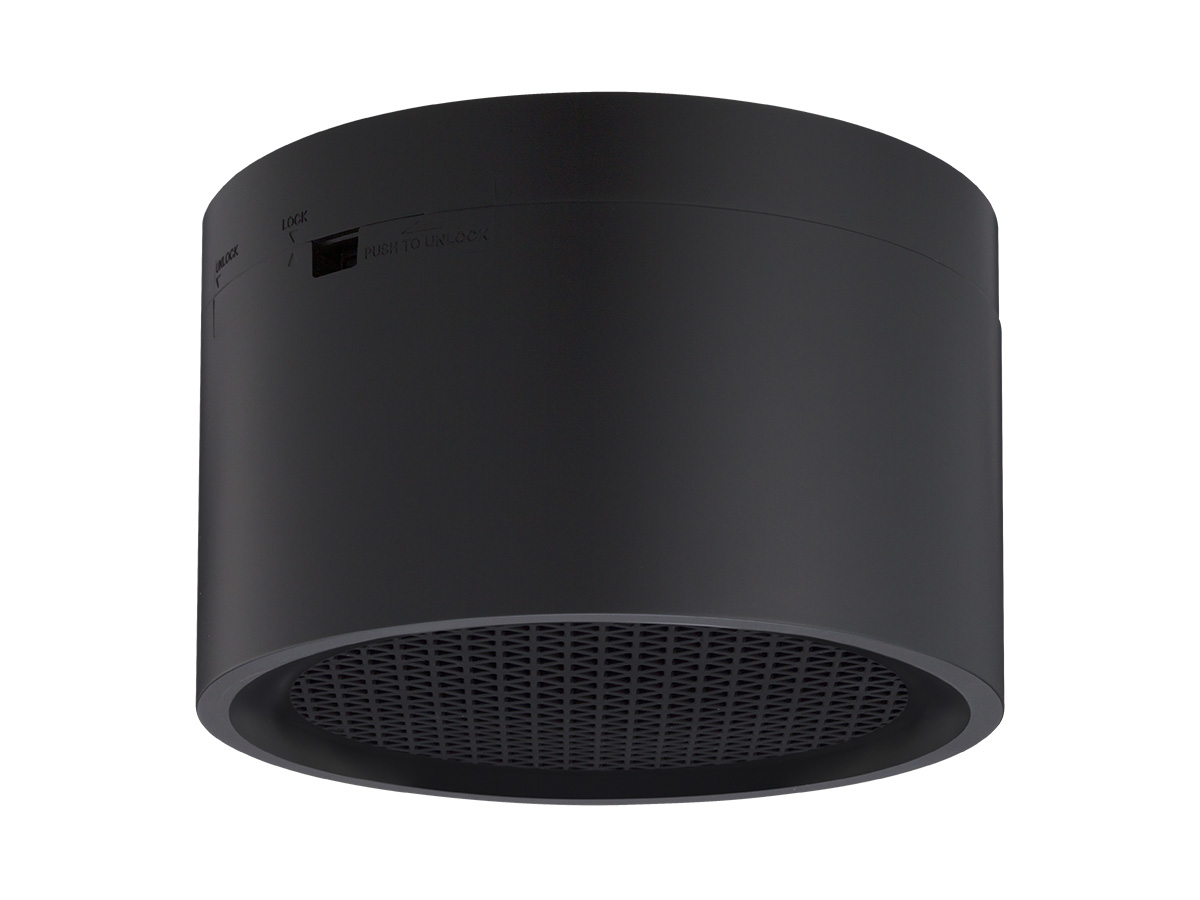

「白色」に加え、新たに「黒色」モデルを追加※1
JVCの防滴天井露出型スピーカーでは新色となる「黒色」は目立ちにくいマット系仕上げで、スケルトン天井やルーバー天井、木質系の天井材におすすめ。
防滴タイプ
防水性能IPX4と耐UV塗装で、雨水と紫外線による劣化を低減
あらゆる方向からの水の飛沫によっても本機へ影響はおよびません。マンションの廊下や立体駐車場、商業施設のエントランスの軒先といった半屋外の環境に対応。※2
クリーンルームへ設置可能
清浄度クラス1（JIS B 9920-1）のクリーンルームへ設置が可能。※3
多様な環境に対応する施工性
1個用スイッチボックスに取付。または、天井に直接設置可能。

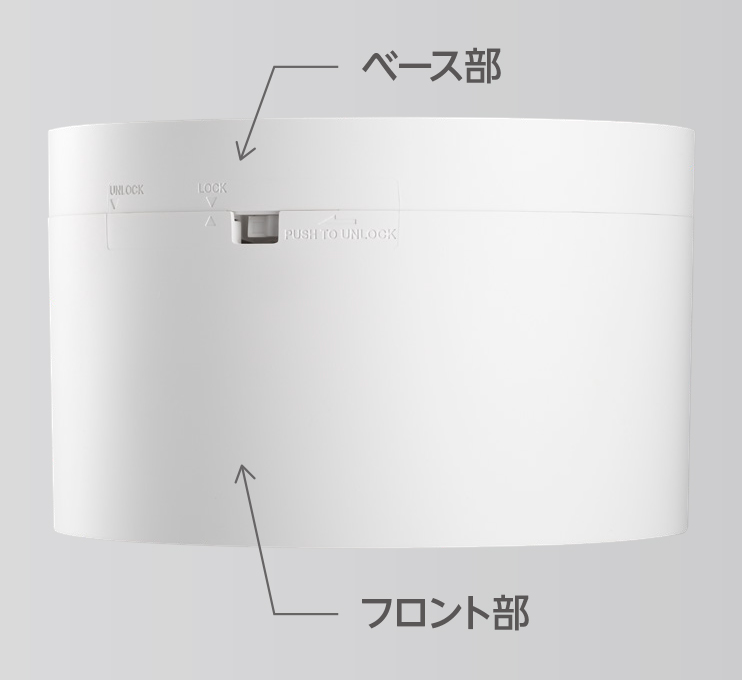

また、吊りボルトに取り付けたボックスと本機を組み合わせることで、ペンダントスピーカーのように使用可能。ベース部とフロント部の2層構造で、この両部を結ぶ落下防止ワイヤーを付属。※4
リニューアルも簡単
従来機と共通した施工用ネジピッチを採用。（P＝66.7/83.5mm）簡単に本機へリニューアルできます。
※1 黒色モデルは、防滴天井露出型スピーカー「SB-HC106AT-B」のみ。
※2 配線用孔から水が入らないように処理してください。
※3 天井に配線用の穴を開けた場合は穴の隙間をコーキングしてください。
※4 落下防止ワイヤーは確実に取り付けてください。ベース部用の落下防止ワイヤーは添付されていません。
主な仕様
| SB-HC106AT-W | |
|---|---|
スピーカーユニット |
防滴10cmコーン型 |
定格入力 |
1W/3W/6W |
入力インピーダンス |
10kΩ（1W）/3.3kΩ（3W）/1.7kΩ（6W） |
| アッテネータ | 4段階（別表参照） |
出力音圧レベル |
92dB/W（1m） |
周波数特性 |
150Hz～20kHz |
入力端子 |
ワンタッチ2分岐式送り端子 |
外形寸法 |
φ150mm×92mm |
質量 |
約0.71kg |
使用温度範囲 |
‐10℃～50℃ |
仕上 |
ABS樹脂、耐UV白色塗装（マンセルN9.3近似） |
| 防水性能 | IPX4準拠（JIS C 0920） |
| 発じん性能 | JIS B 9926の測定において発じんせず |
別表
| 音量切替スイッチ位置 | ||||
|---|---|---|---|---|
| 定格入力 | OFF | 小 | 中 | 大 |
| 1W | ー | -8dB | -3dB | 0dB |
| 3W | ー | -11dB | -6dB | 0dB |
| 6W | ー | -15dB | -9dB | 0dB |

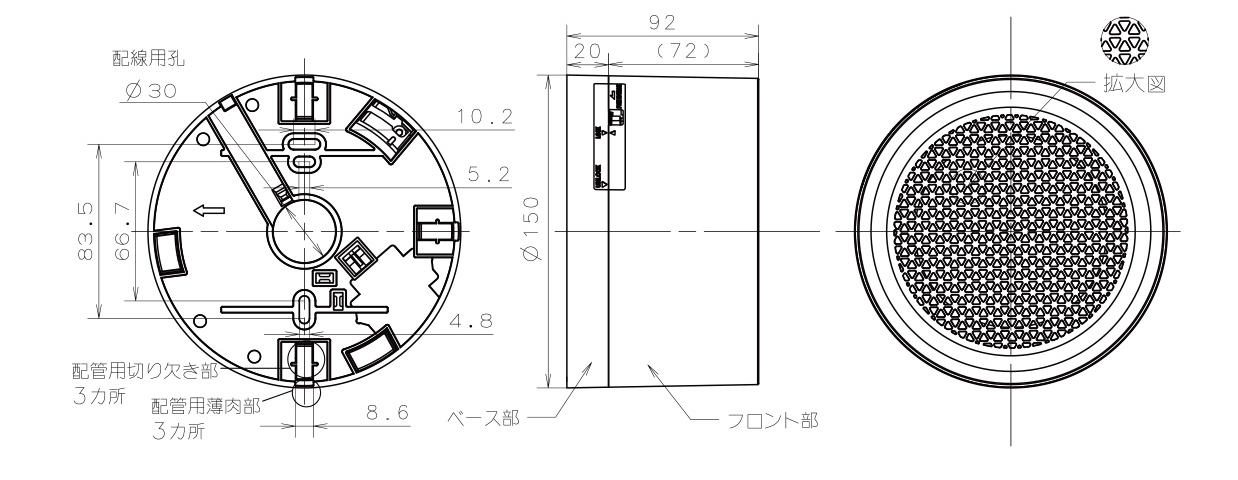

外形寸法図（単位：mm）
