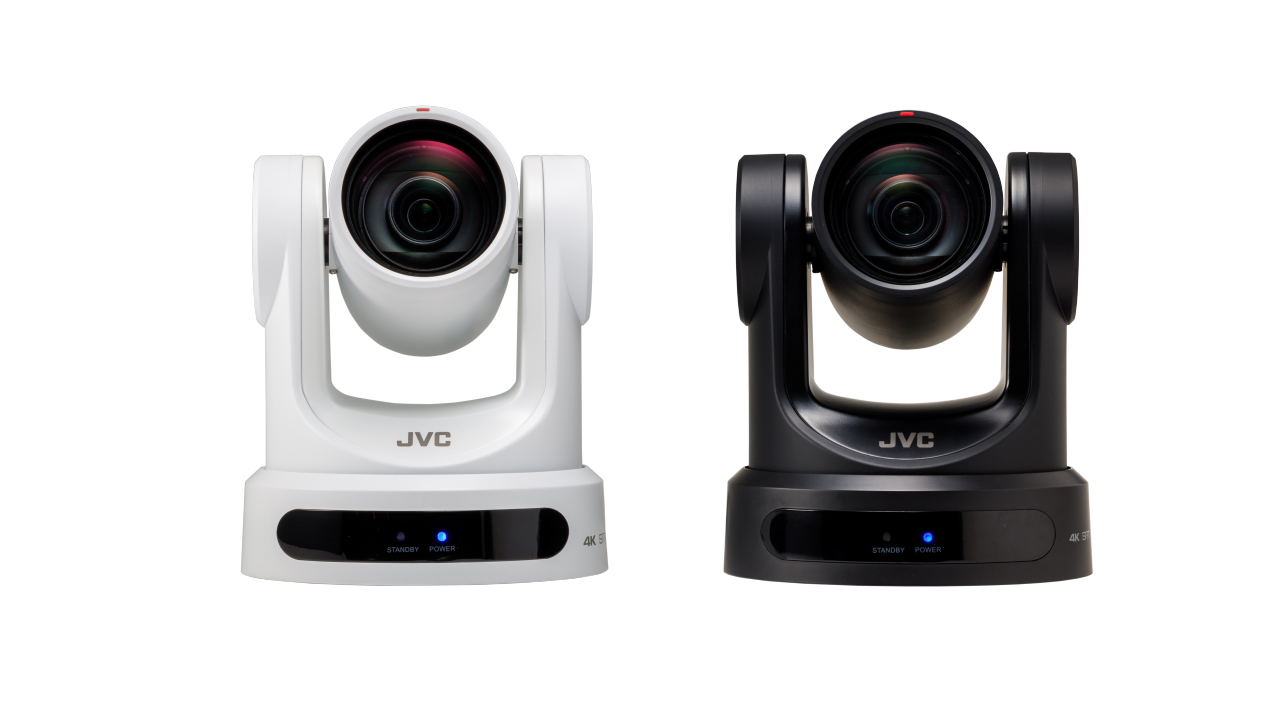

PTZリモートカメラシステム

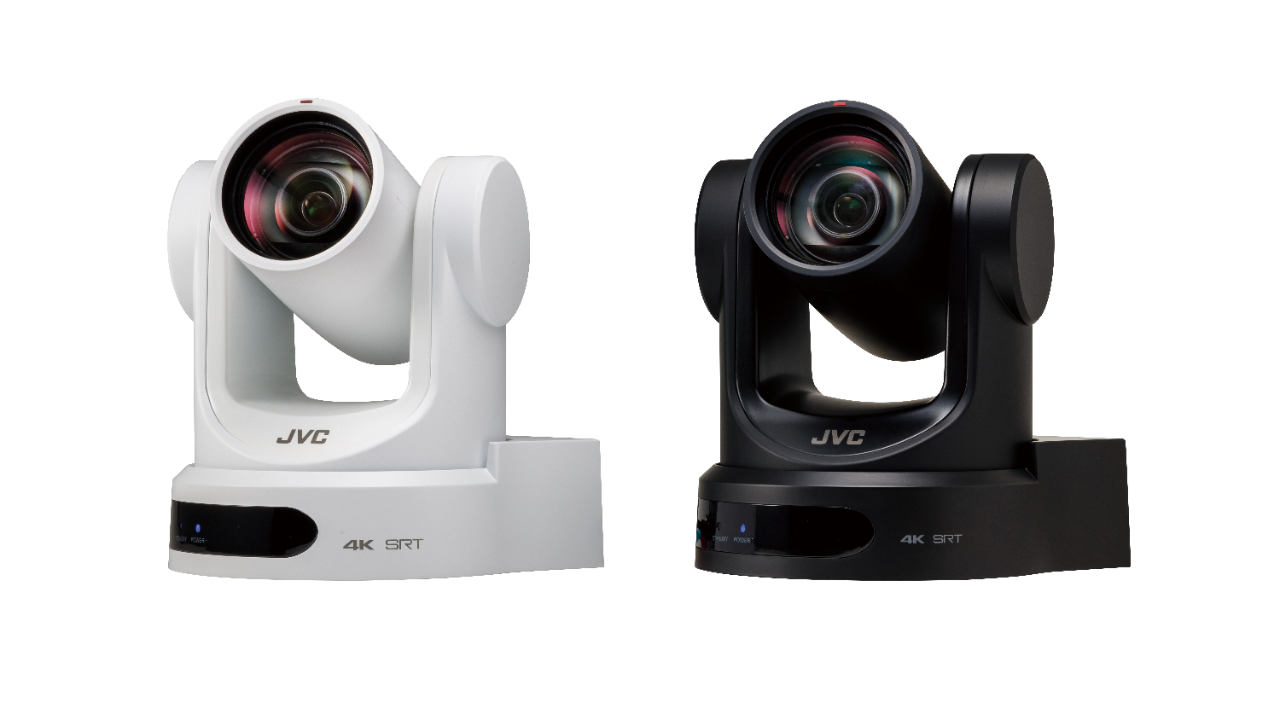

4K PTZ リモートカメラ

KY-PZ400N

オープン価格


※オープン価格の製品はメーカー希望小売価格を定めていません。

     V1.2.50 2024年4月公開


KY-PZ400N 主な特長

  • 4K30p撮影に対応する1/2.5型、851万画素プログレッシブCMOSセンサー搭載
  • 高性能光学12倍、16倍デジタルズーム
  • 水平画角71°の広角撮影が可能。撮影ポイントが制限されるスペースで活躍します。
  • H.264、H.265、Motion JPEGエンコーディングに対応し、高解像度のメインストリーム と 低解像度のサブストリームのデュアルストリーミングに対応
  • ストリーミングプロトコルNDI HX と SRT対応し高画質で安定したライブ配信を実現
  • ストリーミング中、NTPに同期したVITC方式によるマルチカメラ同期が可能
  • リモートカメラコントローラー RM-LP100(別売)により最大100台のカメラ制御が可能

KY-PZ400N カメラ機能






1/2.5型、最大851万画素プログレッシブ 4K UHD CMOSセンサー搭載により4K(3840 x 2160)の高解像度を実現しました。


光学12倍ズームレンズを搭載し、35mm換算で広角26.4~316.8mmと幅広くカバーでき、撮影ポイントが制限されるスペースでも広角域水平画角約71°の撮影が可能。合わせて16倍のデジタルズームも搭載しています。

※ デジタルズームの倍率は、切、2倍、4倍、8倍、16倍から設定できます。

4K/30p出力対応のHDMI と 3G-SDI端子を装備し、HDMI と LANの同時出力、または、3G-SDI と LANの同時出力が可能です。

NDI|HX および SRTでのIP伝送にも対応しており、さまざまな撮影用途やシステム構築に対応可能です。

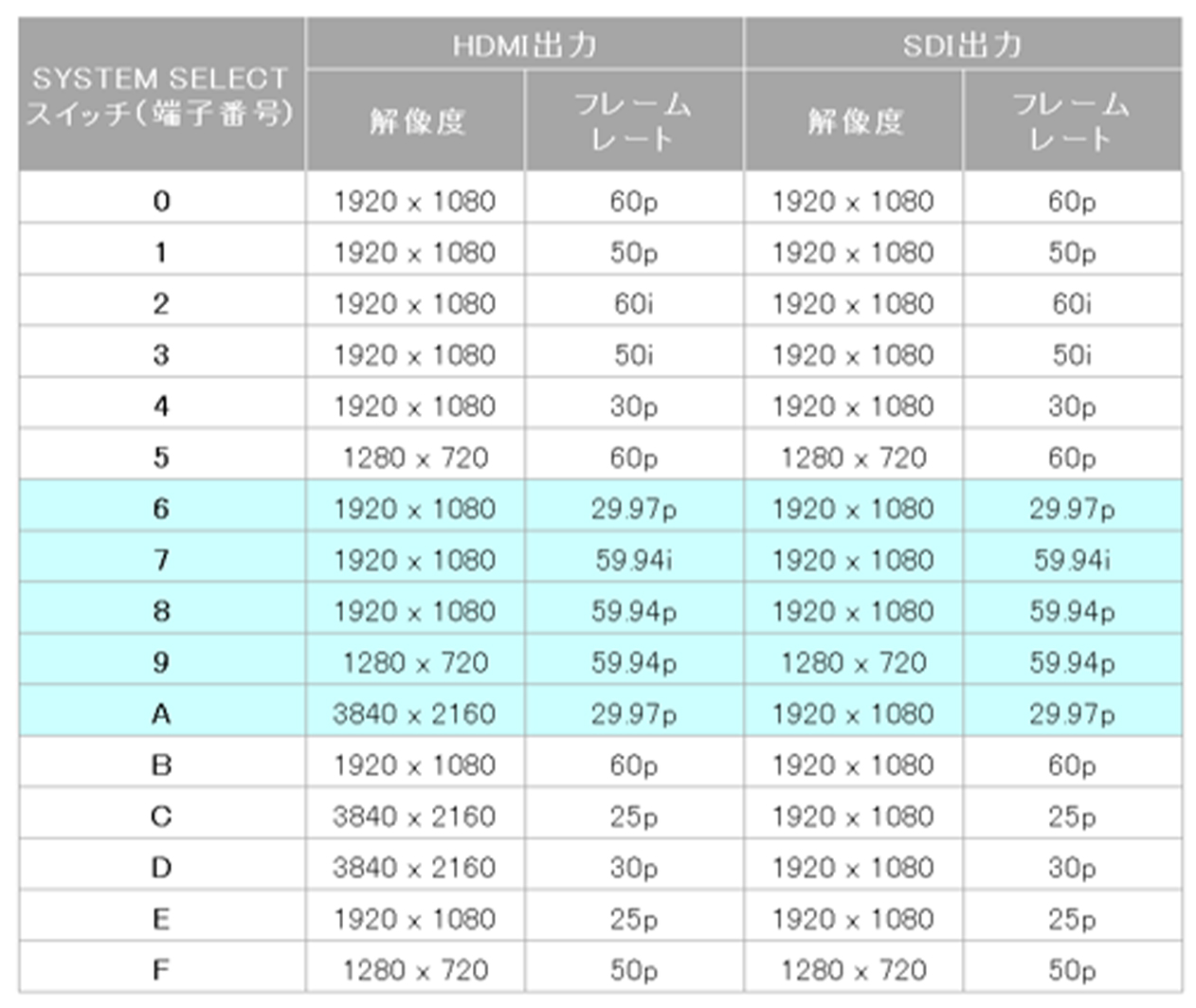

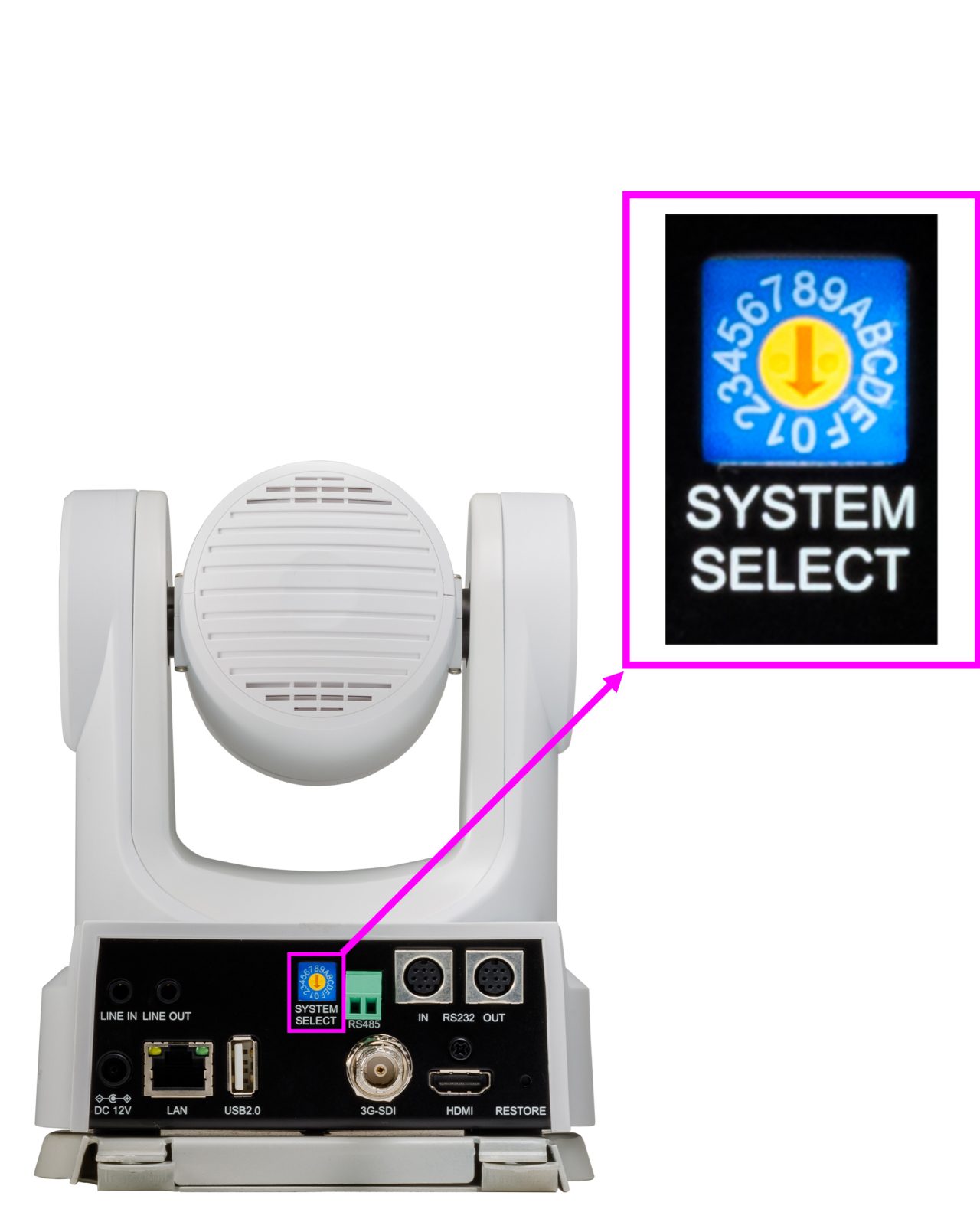

■ SYSTEM SELECTスイッチ




※ライブストリーミングについては「ネットワーク機能」のページをご参照ください。


パン±170°、チルト-30°~+90°の広範囲をカバーし、パンスピード1.7°~100°/秒、チルトスピード1.7°~69.9°/秒の旋回性能を実現。滑らかなカメラワークを可能にします。

※ パン、チルト、ズームの動作位置によっては、本体が映像に映り込むことがあります


JVC製リモートコントローラー「RM-LP100」を経由してHUB(スイッチングハブ)接続により、本機1台で最大100台のカメラ制御が可能。

コントロールレバー と シーソー型ズームレバーによりパン/チルト/ズーム(PTZ)操作 と カメラ機能の設定変更に対応します。

撮影時のオペレーターの操作性 や ランニングコストの削減が可能になることで、近年需要が高まったIPリモートプロダクション収録 や コンサート、リモート講義のストリーミング配信から大規模な議会中継 や 教会のミサ配信まで、高画質で低コスト・省人化での運用が可能になります。


パンニング/チルト/ズーム位置、フォーカス、シャッタースピード、ホワイトバランス設定など、最大255のポイントが記憶できます。

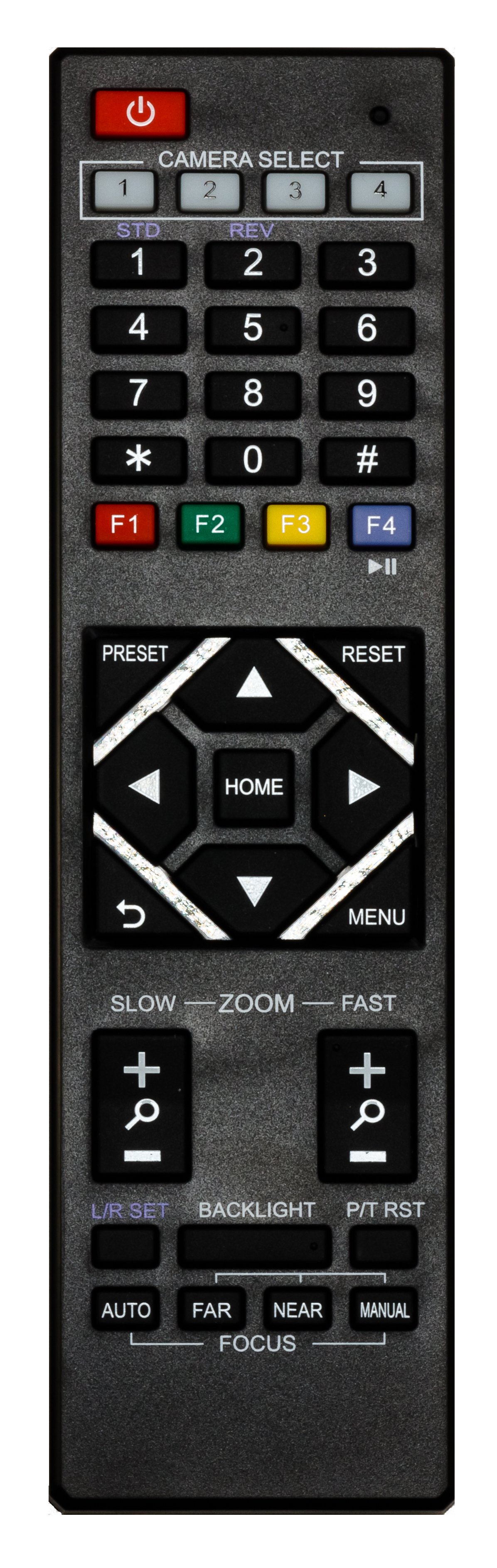

パンニング 、チルト、ズーム および プリセットなどが可能な赤外線リモコンを付属しています。

1台の赤外線リモコンに本機4台まで選択して操作できます。





※ 複数台の同時操作はできません。

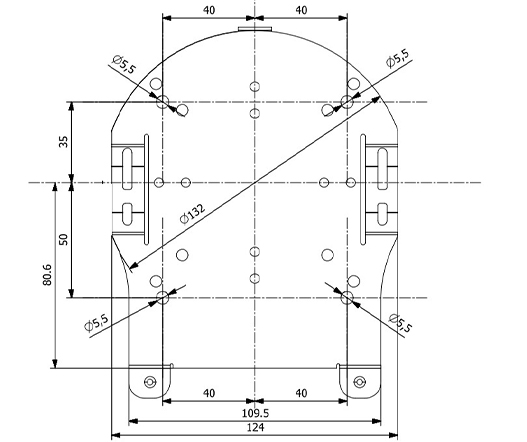

天井取付

付属の「天井取付金具セット」を使用し、天井に取り付けることもできます。

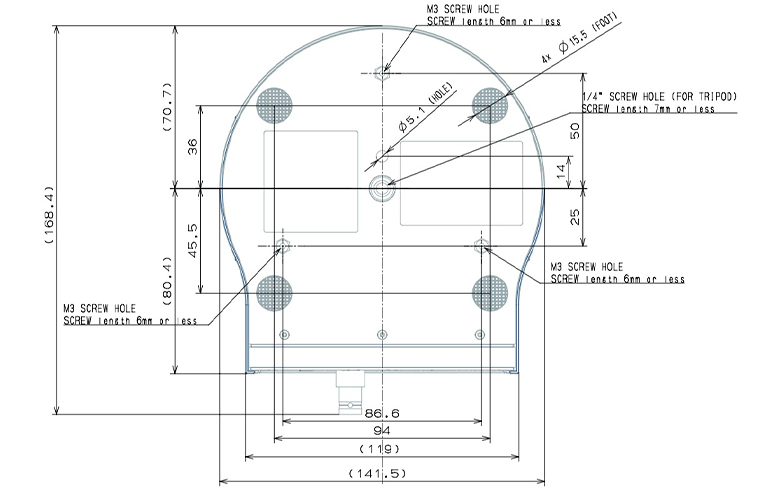

三脚取付

本機底面のねじ穴を使用し三脚に取り付けできます。(1/4-20UNC、ISO1222(6.35mm))


PoE(Power over Ethernet)対応

PoE規格(IEEE802.3af準拠)対応のネットワーク機器に接続することで、LANケーブルでの電源供給が可能です。カメラの設置での電源工事の簡素化、省配線化により施工コストを低減できます。


タリーランプ

スタジオ収録に便利な赤と緑の2色のタリーランプをレンズ上部に搭載し、レンズ正面からスタンバイ や プログラムの状態が確認できます。



KY-PZ400N ネットワーク機能

PC、スマートフォン、タブレットなどで広く使われているビデオコーデックのH.264に加えて、H.265に対応。H.265は、H.264の約半分のビットレートで同等の画質が得られ、通信料を抑えた効率が良い映像伝送が可能です。また、低遅延で画質劣化が少ないMJPEG(Motion JPEG)にも対応します。

さらに、デュアルストリーミングへの対応により、低解像度のサブストリームを用いて低負荷な動画編集すると同時に、高解像度のメインストリームで編集映像を生成するといった高効率なワークフローを実現します。

■ 配信可能な「ライブストリーミング設定」の組み合わせ / [ビデオフォーマット]項目が“ダイヤル優先”のとき

● : 配信可能

SYSTEM SELECT

スイッチ

HDMI出力

SDI出力

IPストリーミング

オーディオストリーミング

解像度

フレーム

レート

解像度

フレーム

レート

解像度

フレーム

レート

メインストリーム

サブストリーム

ビデオエンコーダー

Rate H.264 (kbps) / H.265(kbps)/ MJPEG(Qfactor)

オーディオエンコーダー

サンプリング

周波数

(kHz)

Rate

 (kbps)

MIN Default MAX
A 3840 x 2160 29.97p 1920 x 1080 29.97p 3840 x 2160 29.97p ※1   H.264 / H.265 4096 / 800 16384 / 8192 61440 / 61440 AAC 44.1 / 48 96 / 128
1920 x 1080   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99
1280 x 720   456 / 90 / 1 1792 / 896 /80
1024 x 576   256 / 64 / 1 1152 / 576 /80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※1、※2 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
D 3840 x 2160 30p 1920 x 1080 30p 3840 x 2160 30p ※1   H.264 / H.265 4096 / 800 16384 / 8192 61440 / 61440 AAC 44.1 / 48 96 / 128
1920 x 1080   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99
1280 x 720   456 / 90 / 1 1792 / 896 /80
1024 x 576   256 / 64 / 1 1152 / 576 /80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※1、※2 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
C 3840 x 2160 25p 1920 x 1080 25p 3840 x 2160 25p ※1   H.264 / H.265 4096 / 800 16384 / 8192 61440 / 61440 AAC 44.1 / 48 96 / 128
1920 x 1080   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99
1280 x 720   456 / 90 / 1 1792 / 896 /80
1024 x 576   256 / 64 / 1 1152 / 576 /80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※1、※2 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
8 1920 x 1080 59.94p 1920 x 1080 59.94p 1920 x 1080 59.94p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
0 or B 1920 x 1080 60p 1920 x 1080 60p 1920 x 1080 60p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
1 1920 x 1080 50p 1920 x 1080 50p 1920 x 1080 50p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
6 1920 x 1080 29.97p 1920 x 1080 29.97p 1920 x 1080 29.97p   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   456 / 90 / 1 1792 / 896 / 80
1024 x 576   256 / 64 / 1 1152 / 576 / 80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※2 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
4 1920 x 1080 30p 1920 x 1080 30p 1920 x 1080 30p   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   456 / 90 / 1 1792 / 896 / 80
1024 x 576   256 / 64 / 1 1152 / 576 / 80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※2 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
E 1920 x 1080 25p 1920 x 1080 25p 1920 x 1080 25p   H.264 / H.265 / MJPEG 1024 / 200 / 1 4096 / 2048 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   456 / 90 / 1 1792 / 896 / 80
1024 x 576   256 / 64 / 1 1152 / 576 / 80 20480 / 20480 / 99
720 x 480 128 / 32 / 1 640 / 320 / 80 10240 / 10240 / 99
720 x 408
640 x 480
640 x 360 ※2 512 / 256 / 80
480 x 320   H.264 / H.265 128 / 32 340 / 170 10240 / 10240
320 x 240   170 / 85
7 1920 x 1080 59.94i 1920 x 1080 59.94i 1920 x 1080 59.94p※3   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
2 1920 x 1080 60i 1920 x 1080 60i 1920 x 1080 60p※3   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
3 1920 x 1080 50i 1920 x 1080 50i 1920 x 1080 50p※3   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
9 1280 x 720 59.94p 1280 x 720 59.94p 1920 x 1080 59.94p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
5 1280 x 720 60p 1280 x 720 60p 1920 x 1080 60p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170
F 1280 x 720 50p 1280 x 720 50p 1920 x 1080 50p   H.264 / H.265 / MJPEG 2048 / 400 / 1 8192 / 4096 / 80 61440 / 61440 / 99 AAC 44.1 / 48 96 / 128
1280 x 720   912 / 180 / 1 3584 / 1792 / 80
1024 x 576   512 / 128 / 1 2304 / 1152 / 80 20480 / 20480 / 99
720 x 480 128 / 64 / 1 1280 / 640 / 80 10240 / 10240 / 99
720 x 408
640 x 480 256 / 64 / 1
640 x 360 ※2 256 / 44 / 1 1024 / 512 / 80
480 x 320   H.264 / H.265 256 / 44 680 / 340 10240 / 10240
320 x 240   340 / 170

※1 メインストリームが“3840 x 2160”の場合は、サブストリームは“640 x 360”となります。

※2 サブストリームのIPエンコードが“MJPEG”の場合、サブストリームは“640 x 360”となります。

※3 IPストリーミングのフレームレートは、それぞれ、“59.94i ⇒ 59.94p”、“60i ⇒ 60p”、“50i ⇒ 50p”となります。

■ 配信可能な「ライブストリーミング設定」の組み合わせ / [ビデオフォーマット]項目が“60Hz”または“50Hz”のとき

  “60Hz”に設定したとき “50Hz”に設定したとき

SYSTEM SELECT

スイッチ

HDMI出力 SDI出力 HDMI出力 SDI出力
解像度 フレームレート 解像度 フレームレート 解像度 フレームレート 解像度 フレームレート
A、C、D 3840 x 2160 30p 1920 x 1080 30p 3840 x 2160 25p 1920 x 1080 25p
0、1、4、6、8、B、E 1920 x 1080 60p 60p 1920 x 1080 50p 50p
2、3、7 60i 60i 50i 50i
5、9、F 1280 x 720 60p 1280 x 720 60p 1280 x 720 50p 1280 x 720 50p

ストリーミングプロトコル NDI HX と SRTに対応し、IP伝送機能を強化しました。

高効率、低帯域幅でのIP伝送を実現できる NDI HXプロトコルの対応に加え、パケットロス や ネットワーク遅延を軽減し、通信品質の向上を可能にする SRTプロトコルにも対応することで、IP伝送機能を強化し、高品質で安定したライブストリーミングを実現します。


NDI HX


VizrtグループのNDI社(旧NewTek社)が開発した高品質で低遅延のIPビデオ伝送規格です。KY-PZ400Nは、高効率で低帯域幅のNDI HXを標準搭載しており、外部機器のコンバーターを必要とせずに配信できます。さらに簡単に高品位・低遅延のライブ配信映像をリアルタイムで共有できる「NDI 5」バージョンに対応しました。

NDIについてはこちら https://ndi.video/

・ NDIは、米国およびその他の国におけるVizrt NDI ABの商標または、登録商標です。


SRT SECURE RELIABLE TRANSPORT

Haivision 社が開発した画像伝送プロトコル、SRT(Secure Reliable Transport) は、映像ストリームを暗号化してコンテンツを保護する安全性(Secure)、伝送の確実性(Reliable)、そして、さまざまな機器間のネットワーク接続(Transport)。それらが連携することで、機能が発揮する低遅延で信頼性が高いプロトコルです。

SRTについてはこちら https://www.haivision.com/products/srt-secure-reliable-transport/


スマートフォン、タブレット端末、パソコンなどからWebブラウザにアクセスして、ライブ映像の確認とカメラをリモート操作することができます。さらに、アイリス や フォーカス、シャッタースピードなどの詳細設定を遠隔地からモニタリングしながらリモート制御することもできます。


ストリーミングに重畳されたNTPを基にしたVITC(Vertical Interval Time Code)により、ネットワーク経由で複数台のカメラを同期させることが可能で、マルチカメラ撮影での各カメラの同期が重要なコンサート、スポーツなどのストリーミング配信 や 映像制作におけるミキシング作業時の利便性が向上します。




KY-PZ400N 主な仕様

一般部
電圧 DC12V(ACアダプター使用時)、DC37~57V(PoE給電時)
PoE給電 IEEE802.3af 準拠
消費電流 0.62A(ACアダプター使用時)、0.18A(PoE給電時) ※設定が工場出荷の場合
LED タリー(赤/緑)、電源、スタンバイ

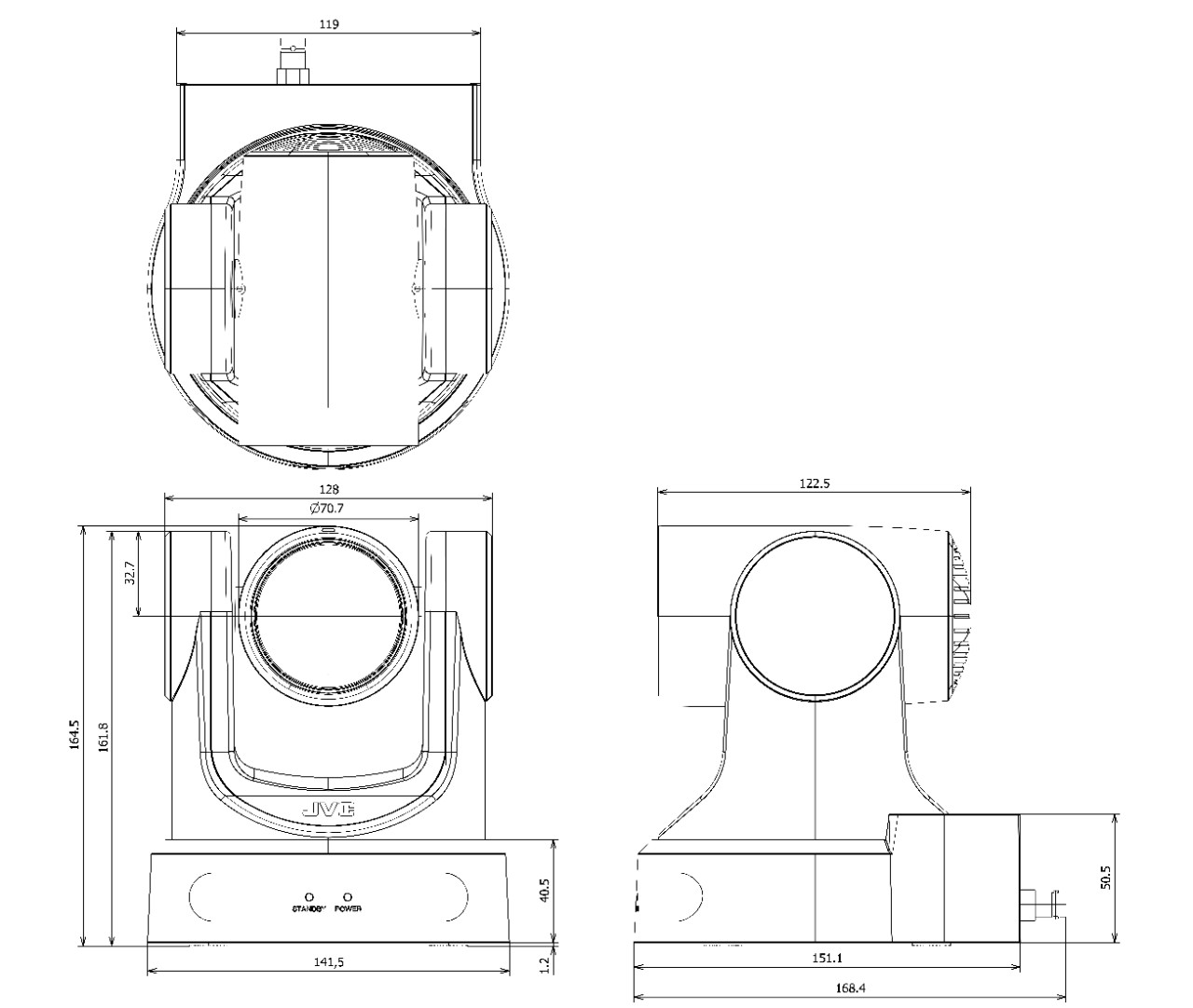

外形寸法 幅141.5x 高さ 164.5 x 奥行 168.4mm
質量 約1.7Kg
許容温度 0℃~40℃(動作)、-20℃~50℃(保存)
許容湿度 30%RH~80%RH(結露なきこと)
カメラ部
撮像素子 1/2.5型プログレッシブCMOS、最大有効画素 : 851万画素
同期方式 内部同期(内蔵SSG)
ゲイン 0、3、6、9、12、15、18、21、24、27、30、33、36、42、45、48dB
電子シャッター 1/30~1/10000
ホワイトバランス AUTO、屋内、屋外、ワンプッシュ、MANUAL
逆光補正 〇(OFF、ON)
DNR(デジタルノイズリダクション) 3Dデジタルノイズリダクション(OFF、1~8、AUTO)
フリッカー補正 OFF、50Hz、60Hz
H & V反転
画像フリーズ
プリセットポジション 最大255
プリセット精度 0.1°
MENU表示言語 8ヶ国語(日本語、英語、中国語、ロシア語、フランス語、スペイン語、イタリア語、ドイツ語)
レンズ部
レンズ F1.8~F2.6、f=4.4~52.8mm
(35mm判換算 : 約26.4~316.8mm)
光学ズーム 12倍
水平画角 71.0°(Wide端 )~ 8.2°(Tele端 )
垂直画角 42.7°(Wide端 )~ 4.5°(Tele端 )
デジタルズーム OFF、2倍、4倍、8倍、16倍
回転機構部
水平(パン)動作範囲 ±170°
垂直(チルト)動作範囲 -30°~+90°
水平(パン)動作スピード 1.7°~100°/s
垂直(チルト)動作スピード 1.7°~69.9°/s

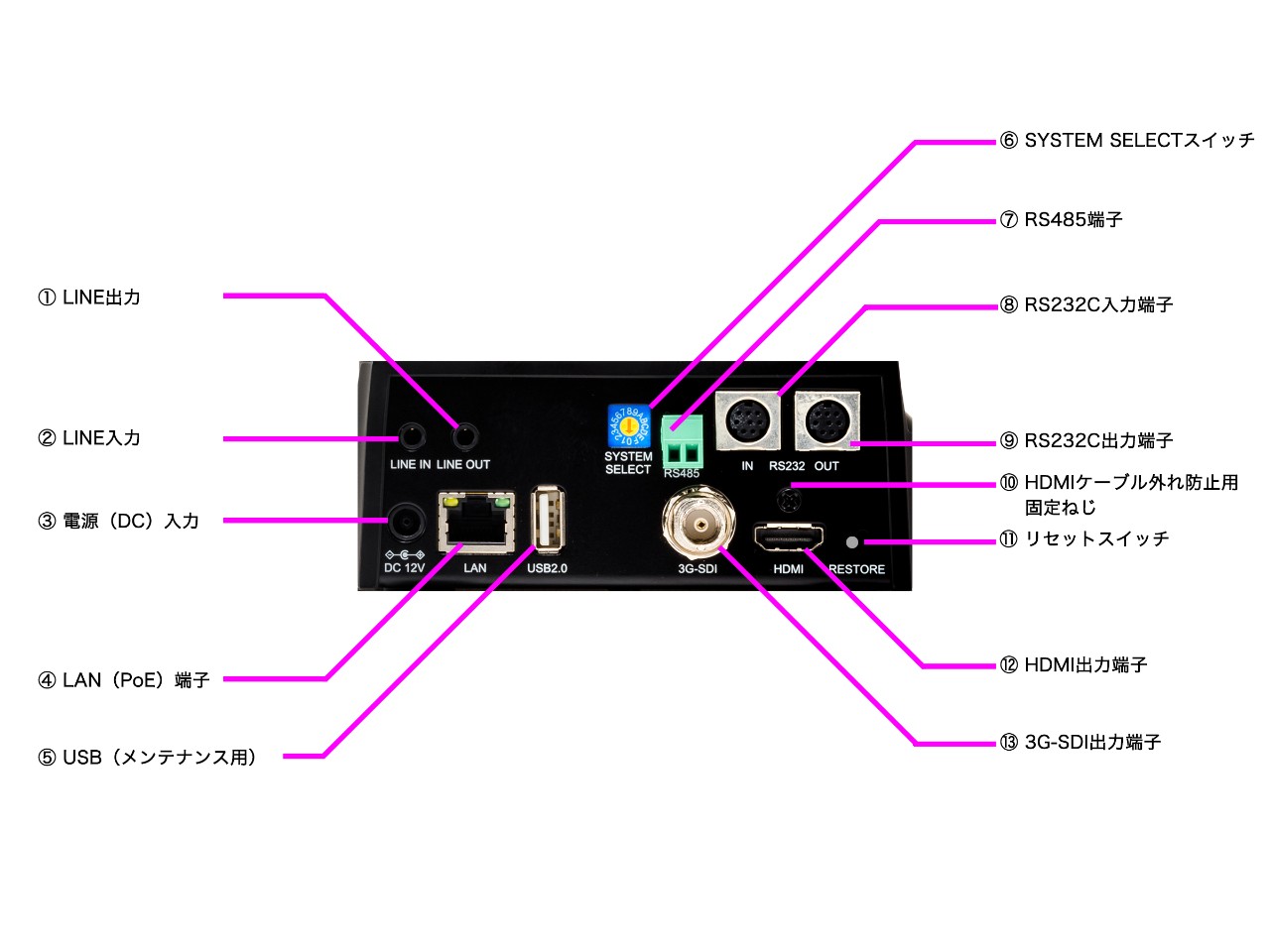

端子部
電源入力 DC12V(添付ACアダプター専用)
HDMI出力 HDMI TypeA x1(4K 30p出力対応)
SDI出力 BNC(不平衡) x1、720p / 1080i / 1080p、音声重畳
(3G-SDI : SMPTE ST424準拠、HD-SDI : SMPTE ST292準拠)
LINE入力 φ3.5mm ステレオミニジャック x1
LINE出力 φ3.5mm ステレオミニジャック x1
USB USB-Aタイプ x1(USB 2.0)※メンテナンス用
LAN

RJ-45 x1

PoE給電 : DC37V~57V

RS485 2pin Phoenix Port x1
RS232C IN 8pin Mini DIN x1
RS232C OUT 8pin Mini DIN x1
映像部
ビデオ圧縮形式 H.264 / H.265 / MJPEG
画像解像度 3840x2160 / 30p、29.97p、25p
1920x1080 / 60p、59.94p、50p、30p、29.97p、25p、60i、59.94i、50i
1280x720 / 60p、59.94p、50p
ネットワーク部
ネットワーク 10BASE-T / 100BASE-TX / 1000BASE-T(RJ45コネクター)
ビデオストリーミング メインストリーム、サブストリーム
メインストリーム解像度 3840x2160、1920x1080、1280x720、1024x576、720x480、720x408、640x480、640x360
サブストリーム解像度 720x480、720x408、640x480、640x360、480x320、320x240
ビデオビットレート 32kbps~61440kbps
ビットレートタイプ CBR、VBR
フレームレート 60p、59.94p、50p、30p、29.97p、25p
オーディオ圧縮形式 AAC(サンプリング周波数 : 44.1kHz / 48kHz、ビットレート: 96kbps / 128kbps)
対応プロトコル コントロール:Standard、NDI HX
ストリーミング:RTSP/RTP、RTMP/RTMPS、SRT、Multicast、NDI HX
  ※配信可能な解像度、フレームレート、ビットレートは選択される設定によって異なります。
付属アクセサリー
ACアダプター、電源コード、RS232Cケーブル、リモコン、天井取付金具セット、
ねじ(M3 x6本)、ねじ(1/4" x1本)、JVCロゴラベル(天井取付時用)、レンズキャップ

・HDMI、High-Definition Multimedia Interface、およびHDMIロゴは、米国およびその他の国におけるHDMI Licensing Administrator,Inc.の商標および登録商標です。

・NDIは、米国およびその他の国におけるVizrt NDI ABの商標または、登録商標です。

※ 本機の仕様および外観は、改善のため予告なく変更することがあります。



※ 本機の仕様 および 外観は、改善のため予告なく変更することがあります。


■ 天井取付金具(付属品)

■ カメラ本体の底面部

※ 本機の仕様 および 外観は、改善のため予告なく変更することがあります。



サポート/お問い合わせ
