主な仕様
デジタルワイヤレスチューナー WT-1012D（2波対応型）／WT-1014D（4波対応型）
| 型名 | WT-1012D | WT-1014D |
|---|---|---|
| 受信周波数 | 806.125～809.750MHz間の30波から 1波を選択（最大2波） |
806.125～809.750MHz間の30波から 2波を選択（最大4波） |
| 受信方式 | ダイバシティ・ダブルスーパーヘテロダイン | |
| 受信感度 | 24dBμV（終端：ビットエラーレート1E-5以下） | |
| 周波数特性 | 50Hz～15kHz | |
| ワイヤレスアンテナ入力 | α・β各2入力 75Ω不平衡、BNC型コネクター | |
| ワイヤレスアンテナ供給電流 | 各アンテナ端子最大40mA | |
| ワイヤレスアンテナ感度 | 各アンテナ3段階切換（広、中、狭） | |
| 内蔵ワイヤレスチューナーユニット数 | 1台 | 2台 |
| 増設可能ワイヤレスチューナーユニット数 | WT-UD1003D×1台 | WT-UD1003D×2台 |
| チューナー出力 | 2出力 φ6.3複式フォンジャック－10dBs、 5kΩ不平衡 |
4出力 φ6.3複式フォンジャック－10dBs、 5kΩ不平衡 |
| 混合出力 | 1出力 φ6.3複式フォンジャック －10dBs／－50dBs切換、5kΩ不平衡 |
|
| 混合入力 | 1入力 φ6.3複式フォンジャック －10dBs、5kΩ不平衡 | |
| セキュリティ機能 | あり | |
| チャンネルサーチ機能 | あり | |
| 許容動作温度 | 0℃～40℃ | |
| 許容動作湿度 | 30％RH～80％RH | |
| 電源 | AC100V、50Hz／60Hz | |
| 消費電力 | 12W | 18W |

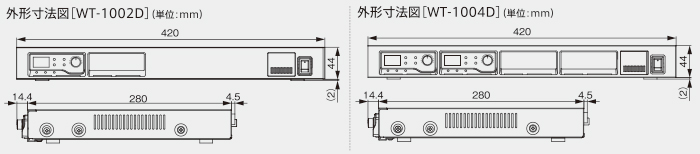

| 外形寸法 | 幅420mm×高さ44mm×奥行280mm（突起部含まず） | |
| 質量 | 2.9kg | 3.1kg |
| 仕上（パネル面） | 黒色焼付塗装（マンセルN1近似） | |
| 電界強度表示 | 各チューナー毎5段階表示機能 | |
| 適合ラックマウント金具 | PS-RU11（別売） ＊EIA 1U | |
デジタルワイヤレスチューナーユニット WT-UD1003D
| セキュリティ機能 | あり |
|---|---|
| 適合ワイヤレスチューナー | WT-1012D、WT-1014D |
| 質量 | 135g |
デジタルワイヤレスマイクロホン（ハンド型）WM-P1070D
| 送信周波数 | 806.125～809.750MHz間の30波から1波を選択 |
|---|---|
| 電波型式 | G1E／G1D |
| 発振方式 | 水晶制御PLLシンセサイザー方式 |
| 変調方式 | 位相偏移変調方式（π／4 シフトQPSK） |
| 空中線電力 | 5mW／1mW 2段階切換式 |
| アンテナ | 本体内蔵方式 |
| マイクロホン型式 | 単一指向性エレクトレットコンデンサー型 |
| 最大入力音圧 | 120dB SPL（マイク感度：高）、 130dB SPL（マイク感度：低） |
| 周波数特性 | 50Hz～15kHz （標準モード） |
| セキュリティ機能 | あり |
| 同時使用本数 | 10本（標準モード）、15本（多チャンネルモード）、 6本（アナログ混在時） |
| 電源（使用電池） | DC1.5V（単3形乾電池×1） または、DC1.2V（別売専用充電式電池×1） |
| 電池寿命 （空中線電力5mW時） |
常温連続約5時間（アルカリ乾電池／LR6［XJ］使用時） 常温連続約6時間（専用充電式電池使用時） |
| 動作温度範囲 | 0℃～40℃ |
| 外形寸法 | φ57mm（最大径）×235mm（長さ） |
| 質量 | 約200g（電池含まず） |
| 仕上 | 塗装ABS樹脂、ブラック |
| 適合チャージャー | WT-C63 |
デジタルワイヤレスマイクロホン（ペンダント型） WM-P1080D
| 送信周波数 | 806.125～809.750MHz間の30波から1波を選択 |
|---|---|
| 電波型式 | G1E／G1D |
| 発振方式 | 水晶制御PLLシンセサイザー方式 |
| 変調方式 | 位相偏移変調方式（π／4 シフトQPSK） |
| 空中線電力 | 5mW／1mW 2段階切換式 |
| アンテナ | 本体内蔵方式 |
| マイクロホン型式 | 単一指向性エレクトレットコンデンサー型 |
| 最大入力音圧 | 112dB SPL（マイク感度：高）、 118dB SPL（マイク感度：低） |
| 周波数特性 | 50Hz～15kHz（標準モード） |
| セキュリティ機能 | あり |
| 同時使用本数 | 10本（標準モード）、15本（多チャンネルモード）、 6本（アナログ混在時） |
| 電源（使用電池） | DC1.5V（単3形乾電池×1） または、DC1.2V（別売専用充電式電池×1） |
| 電池寿命 （空中線電力5mW時） |
常温連続約5時間（アルカリ乾電池／LR6［XJ］使用時） 常温連続約6時間（専用充電式電池使用時） |
| 動作温度範囲 | 0℃～40℃ |
| 外形寸法 | 幅62mm×高さ100.5mm×厚さ26mm（突起物含まず） |
| 質量 | 約90g（電池含まず） |
| 仕上 | ポリカーボネート、塗装ABS樹脂、ブラック |
| 適合チャージャー | WT-C63 |
ヘッドセットマイクキット WT-UM82
| 型式 | エレクトレットコンデンサー型 |
|---|---|
| 指向性 | 単一指向性 |
| 感度 | -43dB（0dB＝1V／Pa、1kHz） |
| ケーブル長 | マイクコード0.9m |
| 質量 | 45g（ケーブル含む） |
| 仕上 | ABS樹脂、ブラック |
| 付属品 | ウエストバッグ×1、ベルト×1 |
| 適合機種 | WM-P1080D |
タイピンマイクキット WT-UM80
| 型式 | エレクトレットコンデンサー型 |
|---|---|
| 指向性 | 単一指向性 |
| 感度 | -43dB（0dB＝1V／Pa、1kHz） |
| ケーブル長 | マイクコード0.8m |
| 質量 | 15g（ケーブル含む） |
| 仕上 | ABS樹脂、ブラック |
| 付属品 | ネックホルダー×1 |
| 適合機種 | WM-P1080D |
チャージャー WT-C63
| 充電方式 | デジタルマイクロホン充電時：急速充電 （満充電検出式、デジタルマイクロホン判別表示付）、 アナログマイクロホン充電時：タイマー式 |
|---|---|
| 電源・消費電力 | 本体：DC6V 1.2A 専用ACアダプター：AC100V、50Hz／60Hz |
| 外形寸法 | 幅185mm×高さ100mm×奥行115mm（突起物含まず） |
| 質量 | 約0.8kg |
| 標準充電時間 | デジタルマイクロホン充電時：約2時間 |
| 仕上 | ダークグレー（マンセル1.5Y2.5／0.2近似） |
| 材質 | 本体：ABS樹脂、底：SPCC鋼板t＝1.2 |
| 付属品 | 専用充電式電池（QAB0093-002）×2本 |
ワイヤレスアンテナ（壁取付型）WT-Q830
| 適合チューナー | WT-1014D、WT-1012D |
|---|---|
| 適合アンテナミキサー | WT-D89 |
| 適合ブースター | WT-A81 |
| ダイポール比相対利得 | 10dB（ブースターアンプ含む） |
| エリア設定スイッチ | 3段階切替（広、中、狭） |
| 防水性 | JIS保護等級4（防まつ形） |
| 外形寸法 | 幅68mm×高さ130mm×奥行38mm（突起物含まず） |
| 質量 | 145g |
| 仕上 | アイボリー色モールド成形（マンセル4Y8／0.9近似） |
| 付属品 | コードブッシュ×1、ねじ（M4×40）×2、 木ねじ（φ4.1×38）×2、ブランクシート×1 |
ワイヤレスアンテナ（天井埋込型） WT-Q840
| 適合チューナー | WT-1014D、WT-1012D |
|---|---|
| 適合アンテナミキサー | WT-D89 |
| 適合ブースター | WT-A81 |
| ダイポール比相対利得 | 10dB（ブースターアンプ含む） |
| エリア設定スイッチ | 3段階切替（広、中、狭） |
| 外形寸法 | 外径φ150mm×高さ94.5mm（取付金具、取付バネ、突起物含まず） |
| 質量 | 145g（取付金具を除く） |
| 仕上 | アイボリー色モールド成形（マンセル4Y8／0.9近似） |
| 付属品 | コードブッシュ×1、グロメット×1、天井取付金具×1 |
| 天井取付穴寸法 | φ120mm～125mm（板厚5mm～25mm） |
ワイヤレスアンテナ（移動型）WT-Q850
| 適合チューナー | WT-1014D、WT-1012D |
|---|---|
| 適合アンテナミキサー | WT-D89 |
| 適合ブースター | WT-A81 |
| ダイポール比相対利得 | 10dB（ブースターアンプ含む） |
| エリア設定スイッチ | 3段階切替（広、中、狭） |
| スタンド取付ネジ | W5／16-18 |
| 防水性 | JIS保護等級2（防滴Ⅱ型） |
| 外形寸法 | 幅68mm×高さ130mm×奥行75mm（突起物含まず） |
| 質量 | 200g |
| 仕上 | アイボリー色モールド成形（マンセル4Y8／0.9近似） |
| 付属品 | F型コネクター×2 |
ワイヤレスアンテナ（ラックマウント型）WT-Q860
※WT-1014D／WT-1012Dにお使いいただくには、F型接栓－BNC型プラグ変換アダプターが必要です。
| 適合チューナー | WT-1014D、WT-1012D |
|---|---|
| 外形寸法 | アンテナベース部： 幅31mm×高さ44mm×奥行80mm （突起物、ケーブル含まず）、 アンテナエレメント部： 幅12mm×高さ85mm×奥行24mm |
| 質量 | 200g |
| 仕上 | 黒色半艶焼付塗装（アンテナベース部） |
| マウントサイズ | EIA 1U |
| 付属品 | アンテナエレメント×2、 ケーブルクランプ×4、 ねじ（M4×10）×4、ねじ（M5×12）×4 |
アンテナミキサー WT-D89
| アンテナ入力 | 3入力×2系統、BNC型コネクター |
|---|---|
| アンテナ混合出力 | 2出力×2系統、BNC型コネクター |
| 混合損失 | 0dB±3dB |
| 推奨同軸ケーブル | 5C-FB（BS用） |
| 電源・消費電力 | AC100V、50Hz／60Hz、6W |
| 外形寸法 | 幅420mm×高さ44mm×奥行280mm |
| 質量 | 3.0kg |
| 適合ラックマウント金具 | PS-RU11（別売） ＊EIA 1U |
ブースター WT-A81
| 周波数範囲 | 806MHz～810MHz |
|---|---|
| 利得 | 約10dB |
| 推奨同軸ケーブル | 5C-FB（BS用） |
| 電源 | DC9V～12V動作可能（チューナーまたはアンテナミキサーより給電） |
| 消費電流 | 10mA |
| 外形寸法 | 幅40mm×高さ70mm×奥行40mm（突起物含まず） |
| 仕上 | アルミダイカスト |
●ワイヤレスマイクロホンの近くで携帯電話の発着信があると、ノイズ（“ジー”または“ブーン”という音）が発生することがあります。その場合は、携帯電話から3m以上離れて使用してください。●ワイヤレスマイクロホンの専用充電式電池の充放電回数は約300回です。300回以下でも動作時間が大幅に短い場合は、新しい専用充電式電池と交換してください。専用充電式電池については、お買い上げ販売店、または最寄りのサービス窓口にお問合せください。●ワイヤレスアンテナは、ワイヤレスマイクとの距離が3m以上離れるように設置してください。3m以内に近づくと、使用していないチャンネルに飛び込みや混信などが発生することがあります。●アンテナケーブルには、伝送損失の少ない“5C-FB”をご使用ください。●アナログワイヤレスマイクシステムと併用して使う場合は、グループ／チャンネルの設定が必要です。詳しくはワイヤレスチューナー（WT-1002DまたはWT-1004D）の取扱説明書をご参照ください。●同時に使用できるグループが守られない状態で、デジタルワイヤレスマイクシステムとアナログワイヤレスマイクシステムが近接したエリアで使用された場合、ノイズ・音切れ・受信できないなどの影響があります。
