DLA-X90R

D-ILAホームシアタープロジェクター

DLA-X90R

生産完了

希望小売価格 : 1,100,000円（税込）




zoom


DLA-X90R 製品外観

DLA-X90R 前面
DLA-X90R 背面

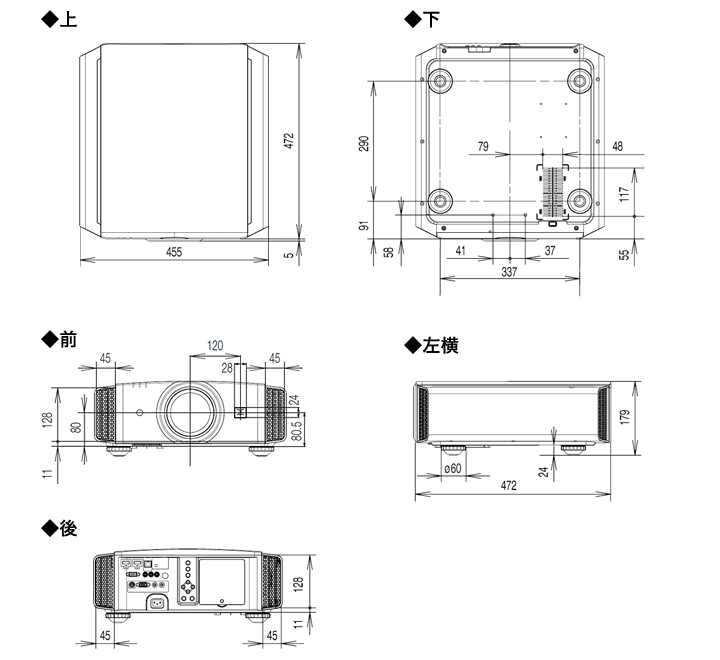

DLA-X90R 寸法図（単位mm）

DLA-X90R 主な仕様

表示デバイス 0.7型D-ILAデバイス（1920×1080）
e-shift テクノロジー ○
解像度 約3840 x 2160※1
レンズ 2倍電動ズーム・フォーカスレンズ、f=21.4mm～42.8mm、 F=3.2～4
レンズシフト 上下80%、左右34%（電動）
投写サイズ 60型～200型
光源ランプ 220W 超高圧水銀ランプ（ランプ寿命：ランプモード 標準モード時で約3,000時間）
輝度 1200lm※2
コントラスト比 ネイティブ 120000：1
入力端子 コンポーネント 1（RCA; Y・PB/CB・PR/CR）
PC（アナログRGB） 1 （D-sub15pin）
出力端子 トリガー 1（ミニジャック、DC12V/100mA）
3Dシンクロ 1 （ミニDIN3pin）
制御端子 RS-232C 1 （D-sub9pin）
リモート 1（ミニジャック）
LAN 1（RJ-45）
アナログビデオ入力フォーマット 480i /p,576i /p,720p 60/50,1080i 60/50
デジタルビデオ入力フォーマット 480i/p,576i/p,720p 60/50,1080i 60/50,1080p 60/50/24
PC入力信号 HDMI VGA/SVGA/XGA/WXGA/WXGA+/SXGA/WSXGA+/WUXGA
アナログRGB
（D-sub15pin）		 VGA/SVGA/XGA/WXG/WXGA+/SXGA/SXGA+/ WSXGA+/ 1920 ×1080/ MAC13"16"19"
3Dフォーマット フレームパッキング 720p 60/50,1080p 24,1080i 60/50
サイドバイサイド
（half）		 720p 60/50, 1080p 60/50, 1080i 60/50
トップ＆ボトム 720p 60/50, 1080p/24
消費電力 360W ( 待機時 0.8W)
ファンノイズ 20dB （ランプモード 標準モード時）
電源 AC100V、50/60Hz
外形寸法（横幅×高さ×奥行き） 455mmx179mmx472mm
質量 15.4kg
※1: 3D時の解像度は1920x1080
※2: 出荷時に於ける本製品全体の平均的な値を示しており、JIS X 6911：2003データプロジェクターの仕様書様式に則って記載しています。 測定方法、測定条件については付属書2に基づいています。

●AdobeはAdobe Systems Incorporatedの米国およびその他の国における登録商標または商標です。
●THXおよびTHXロゴはいくつかの法域で登録可能なTHX社の登録商標です。
●ISF はISF 社 (Imaging Science Foundation, Inc.) の登録商標です。
●HDMI（High-Definition Multimedia Interface）とHDMIロゴは、HDMI Licensing, LLCの商標または登録商標です。
●Microsoft Windows, Windows Vista は米国Microsoft Corporationの米国および その他の国における登録商標または商標です。
●D-ILA素子は高精度技術で製造されていますが、0.01%以内で画素欠けや常時点灯する画素がありますのであらかじめご了承ください。
●光源ランプは消耗品のため保証の対象外となります。
●設置に工事が必要な場合は別途工事費が必要です。
●本サイトに記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。
●本サイトの画面はハメ込み合成です。
●本サイトと実際の商品の色とは、多少異なる場合がございますので、お求めの際は店頭でお確かめください。
●仕様および外観は、改善のため予告なく変更することがあります。
●補修用性能部品の最低保有期間は、製造打ち切り後8年です。
●設置や取扱いに関する注意事項については、添付の取扱説明書でお確かめください。
●お買い求めの販売店で、販売店名などの所定事項を記入した保証書を必ずお受け取りください。

投写距離表

16：9スクリーンをお使いの方

※投写距離は変わらずに、画面サイズが変わります。

投写サイズ＜16:9＞

スクリーンサイズ〈16：9〉 投写サイズ〈16：9〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
60 1,328 747 60 1,328 747 1.78 3.66
70 1,549 872 70 1,549 872 2.09 4.28
80 1,771 996 80 1,771 996 2.40 4.89
90 1,992 1,121 90 1,992 1,121 2.70 5.51
100 2,214 1,245 100 2,214 1,245 3.01 6.13
110 2,435 1,370 110 2,435 1,370 3.31 6.75
120 2,656 1,494 120 2,656 1,494 3.62 7.36
130 2,878 1,619 130 2,878 1,619 3.92 7.98
140 3,099 1,743 140 3,099 1,743 4.23 8.60
150 3,320 1,868 150 3,320 1,868 4.53 9.22
160 3,542 1,992 160 3,542 1,992 4.84 9.84
170 3,763 2,117 170 3,763 2,117 5.14 10.45
180 3,984 2,241 180 3,984 2,241 5.45 11.07
190 4,206 2,366 190 4,206 2,366 5.75 11.68
200 4,427 2,490 200 4,427 2,490 6.06 12.30

投写サイズ＜4:3＞

スクリーンサイズ〈16：9〉 投写サイズ〈4：3〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
60 1,328 747 49 996 747 1.78 3.66
70 1,549 872 57 1,163 872 2.09 4.28
80 1,771 996 65 1,328 996 2.40 4.89
90 1,992 1,121 74 1,495 1,121 2.70 5.51
100 2,214 1,245 82 1,660 1,245 3.01 6.13
110 2,435 1,370 90 1,827 1,370 3.31 6.75
120 2,656 1,494 98 1,992 1,494 3.62 7.36
130 2,878 1,619 106 2,159 1,619 3.92 7.98
140 3,099 1,743 114 2,324 1,743 4.23 8.60
150 3,320 1,868 123 2,491 1,868 4.53 9.22
160 3,542 1,992 131 2,656 1,992 4.84 9.84
170 3,763 2,117 139 2,823 2,117 5.14 10.45
180 3,984 2,241 147 2,988 2,241 5.45 11.07
190 4,206 2,366 155 3,155 2,366 5.75 11.68
200 4,427 2,490 163 3,320 2,490 6.06 12.30

投写サイズ＜2.35:1＞

スクリーンサイズ〈16：9〉 投写サイズ〈2.35：1〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
60 1,328 747 57 1,328 565 1.78 3.66
70 1,549 872 66 1,549 659 2.09 4.28
80 1,771 996 76 1,771 754 2.40 4.89
90 1,992 1,121 85 1,992 848 2.70 5.51
100 2,214 1,245 95 2,214 942 3.01 6.13
110 2,435 1,370 104 2,435 1,036 3.31 6.75
120 2,656 1,494 114 2,656 1,130 3.62 7.36
130 2,878 1,619 123 2,878 1,225 3.92 7.98
140 3,099 1,743 133 3,099 1,319 4.23 8.60
150 3,320 1,868 142 3,320 1,413 4.53 9.22
160 3,542 1,992 152 3,542 1,507 4.84 9.84
170 3,763 2,117 161 3,763 1,601 5.14 10.45
180 3,984 2,241 170 3,984 1,695 5.45 11.07
190 4,206 2,366 180 4,206 1,790 5.75 11.68
200 4,427 2,490 189 4,427 1,884 6.06 12.30

投写イメージ

投写サイズ１６：９
16：9映像をスクリーンサイズに
合わせて投写
投写サイズ４：３
4：3映像をスクリーンの
縦幅に合わせて投写。
（映像の左右に投写映像はありません）
投写サイズ2.35：1
2.35:1映像をスクリーンの
横幅に合わせて投写
　（映像の上下に投写映像はありません）

2.35：1スクリーンをお使いの方

投写サイズ＜16:9＞

スクリーンサイズ〈2.35：1〉 投写サイズ〈16：9〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
80 1870 796 64 1414 796 1.90 3.90
90 2103 895 72 1591 895 2.15 4.39
100 2337 995 80 1768 995 2.39 4.88
110 2571 1094 88 1945 1094 2.63 5.38
120 2805 1193 96 2122 1193 2.88 5.87
130 3038 1293 104 2299 1293 3.12 6.36
140 3272 1392 112 2475 1392 3.36 6.86
150 3506 1492 120 2652 1492 3.61 7.35
160 3740 1591 128 2829 1591 3.85 7.84
170 3973 1691 136 3006 1691 4.09 8.33
180 4207 1790 144 3183 1790 4.34 8.83
190 4441 1890 152 3359 1890 4.58 9.32
200 4674 1989 160 3536 1989 4.83 9.81

投写サイズ＜2.35:1＞

スクリーンサイズ〈2.35：1〉 投写サイズ〈2.35：1〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
60 1402 597 60 1402 597 1.95 3.91
70 1636 696 70 1636 696 2.28 4.56
80 1870 796 80 1870 796 2.60 5.21
90 2103 895 90 2103 895 2.93 5.86
100 2337 995 100 2337 995 3.26 6.51
110 2571 1094 110 2571 1094 3.58 7.16
120 2805 1193 120 2805 1193 3.91 7.81
130 3038 1293 130 3038 1293 4.23 8.47
140 3272 1392 140 3272 1392 4.56 9.12
150 3506 1492 150 3506 1492 4.88 9.77
160 3740 1591 160 3740 1591 5.21 10.42
170 3973 1691 170 3973 1691 5.53 11.07
180 4207 1790 180 4207 1790 5.86 11.72
190 4441 1890 190 4441 1890 6.19 12.37
200 4674 1989 200 4674 1989 6.51 13.02

投写イメージ

投写サイズ16：9
16：9映像をスクリーンの
縦幅に合わせて投写
（映像の左右に投写映像はありません）
投写サイズ2.35：1
2.35：1映像をスクリーンサイズに
合わせて投写

4：3スクリーンをお使いの方

投写サイズ＜16:9＞

スクリーンサイズ〈4：3〉 投写サイズ〈16：9〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
60 1,219 914 55 1,219 686 1.63 3.35
70 1,422 1,067 64 1,422 800 1.91 3.92
80 1,626 1,219 73 1,626 914 2.19 4.49
90 1,829 1,372 83 1,829 1,029 2.47 5.05
100 2,032 1,524 92 2,032 1,143 2.75 5.62
110 2,235 1,676 101 2,235 1,257 3.03 6.19
120 2,438 1,829 110 2,438 1,372 3.31 6.75
130 2,642 1,981 119 2,642 1,486 3.59 7.32
140 2,845 2,134 129 2,845 1,600 3.87 7.88
150 3,048 2,286 138 3,048 1,715 4.15 8.45
160 3,251 2,438 147 3,251 1,829 4.43 9.02
170 3,454 2,591 156 3,454 1,943 4.71 9.58
180 3,658 2,743 165 3,658 2,057 4.99 10.15
190 3,861 2,896 174 3,861 2,172 5.27 10.72
200 4,064 3,048 184 4,064 2,286 5.55 11.28

投写サイズ＜4:3＞

スクリーンサイズ〈4：3〉 投写サイズ〈4：3〉 投写距離
型 幅（mm） 高さ（mm） 型 幅（mm） 高さ（mm） Wide（m） Tele（m）
60 1,219 914 60 1,219 914 2.22 4.49
70 1,422 1,067 70 1,422 1,067 2.60 5.24
80 1,626 1,219 80 1,626 1,219 2.98 6.00
90 1,829 1,372 90 1,829 1,372 3.36 6.75
100 2,032 1,524 100 2,032 1,524 3.74 7.51
110 2,235 1,676 110 2,235 1,676 4.11 8.26
120 2,438 1,829 120 2,438 1,829 4.49 9.02
130 2,642 1,981 130 2,642 1,981 4.87 9.77
140 2,845 2,134 140 2,845 2,134 5.25 10.53
150 3,048 2,286 150 3,048 2,286 5.63 11.28
160 3,251 2,438 160 3,251 2,438 6.00 12.04

投写イメージ

投写サイズ16：9
4：3映像をスクリーンの
横幅に合わせて投写。
（映像の上下に投写映像はありません）
投写サイズ4：3
4：3映像をスクリーンサイズに
合わせて投写

交換ランプ

PK-L2210U

交換ランプ

PK-L2210U


希望小売価格 38,500円（税込）


金具

EF-HT13

天吊り金具

EF-HT13


希望小売価格 57,200円（税込）

本体質量　4.8kg


EF-BP2

天吊り金具用ベースプレート（天吊り金具 EF-HT12をお持ちの方）

EF-BP2


希望小売価格 24,200円（税込）

本体質量　 2.5kg


EF-BP1

天吊り金具用ベースプレート（天吊り金具 EF-HT11をお持ちの方）

EF-BP1


希望小売価格 24,200円（税込）

本体質量　 2.5kg


EF-EP1

高天井用延長ポール

EF-EP1


希望小売価格 30,800円（税込）

本体質量　 2.7kg


ご注意：　金具の取付は、専門の知識や技術が必要です。設置工事は必ず販売店もしくは専門業者へご依頼下さい。

オプション金具寸法図

※各寸法図は別ウインドウで表示します。

3Dオプション

PK-AG1

3Dメガネ

PK-AG1

生産完了

希望小売価格 18,700円（税込）

電池式 56g 連続使用75時間
WxHxD(mm) 166x48x165


PK-AG2

3Dメガネ

PK-AG2

生産完了

希望小売価格 15,400円（税込）

充電式 40g 連続使用40時間
WxHxD(mm) 182x37x174


PK-EM1

3Dシンクロエミッター

PK-EM1

生産完了

希望小売価格 9,900円（税込）

接続ケーブル 3m 160g
WxHxD(mm) 80x50x90
