D-ILAホームシアタープロジェクター DLA-X500R

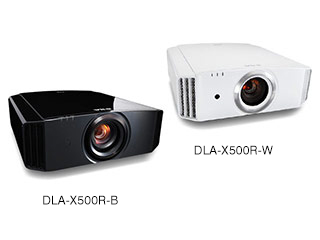

DLA-X500R 製品外観

DLA-X500R 前面

DLA-X500R 背面

DLA-X500R 寸法図（単位mm）

DLA-X500R 主な仕様

表示デバイス		0.7型D-ILAデバイス（1920×1080） ×3
e-shift 3 テクノロジー		○
解像度		3840 x 2160^※1
レンズ		2倍電動ズーム・フォーカスレンズ、f=21.4mm～42.8mm、 F=3.2～4
レンズシフト		上下80%、左右34%（電動）
投写サイズ		60型～200型
光源ランプ		NSH 230W （ランプ寿命：ランプモード低モード時で約4,000時間）
輝度		1300lm^※2
コントラスト比	ダイナミック	600,000 ：1
コントラスト比	ネイティブ	60,000 ：1
入力端子	HDMI	2（3D/Deep Color/CEC 対応）
出力端子	トリガー	1（ミニジャック、DC12V/100mA）
出力端子	3Dシンクロ	1 （ミニDIN3pin）
制御端子	RS-232C	1 （D-sub9pin）
制御端子	LAN	1（RJ-45）
ビデオフォーマット		480p/576p/720p 60/50,1080i 60/50,1080p 60/50/24， 3840×2160p 60/50/30/25/24, 4096×2160p^※3 24
PC入力信号（HDMI）		VGA/SVGA/XGA/WXGA/FWXGA/WXGA+/SXGA/WXGA++/WSXGA+/WUXGA
3Dフォーマット	フレームパッキング	720p 60/50, 1080p 24
	サイドバイサイド（half）	720p 60/50, 1080p 60/50/24, 1080i 60/50
	トップ＆ボトム	720p 60/50, 1080p/24
消費電力		360W (通常待機時：7W、エコモード待機時：0.4W)
ファンノイズ		21dB （ランプモード低モード時）
電源		AC100V、50/60Hz
外形寸法（幅×高さ×奥行き）		455mmx179mmx472mm
質量		14.7kg

※1: 3D時の解像度は1920×1080
※2: 出荷時に於ける本製品全体の平均的な値を示しており、JIS X 6911：2003データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については付属書2に基づいています。
※3: 4096×2160p入力時、3840以上の情報については、左右均等に非表示となります。

●HDMI（High-Definition Multimedia Interface）とHDMIロゴは、HDMI Licensing, LLCの商標または登録商標です。
●D-ILA素子は高精度技術で製造されていますが、0.01%以内で画素欠けや常時点灯する画素がありますのであらかじめご了承ください。
●光源ランプは消耗品のため保証の対象外となります。
●設置に工事が必要な場合は別途工事費が必要です。
●本サイトに記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。
●本サイトと実際の商品の色とは、多少異なる場合がございますので、お求めの際は店頭でお確かめください。
●仕様および外観は、改善のため予告なく変更することがあります。
●補修用性能部品の最低保有期間は、製造打ち切り後8年です。
●設置や取扱いに関する注意事項については、添付の取扱説明書でお確かめください。

投写距離表

16：9スクリーンをお使いの方

※投写距離は変わらずに、画面サイズが変わります。

投写サイズ＜16:9＞
投写サイズ＜4:3＞
投写サイズ＜2.35:1＞

投写サイズ＜16:9＞

スクリーンサイズ〈16：9〉			投写サイズ〈16：9〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
60	1,328	747	60	1,328	747	1.78	3.66
70	1,549	872	70	1,549	872	2.09	4.28
80	1,771	996	80	1,771	996	2.40	4.89
90	1,992	1,121	90	1,992	1,121	2.70	5.51
100	2,214	1,245	100	2,214	1,245	3.01	6.13
110	2,435	1,370	110	2,435	1,370	3.31	6.75
120	2,656	1,494	120	2,656	1,494	3.62	7.36
130	2,878	1,619	130	2,878	1,619	3.92	7.98
140	3,099	1,743	140	3,099	1,743	4.23	8.60
150	3,320	1,868	150	3,320	1,868	4.53	9.22
160	3,542	1,992	160	3,542	1,992	4.84	9.84
170	3,763	2,117	170	3,763	2,117	5.14	10.45
180	3,984	2,241	180	3,984	2,241	5.45	11.07
190	4,206	2,366	190	4,206	2,366	5.75	11.68
200	4,427	2,490	200	4,427	2,490	6.06	12.30

投写サイズ＜4:3＞

スクリーンサイズ〈16：9〉			投写サイズ〈4：3〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
60	1,328	747	49	996	747	1.78	3.66
70	1,549	872	57	1,163	872	2.09	4.28
80	1,771	996	65	1,328	996	2.40	4.89
90	1,992	1,121	74	1,495	1,121	2.70	5.51
100	2,214	1,245	82	1,660	1,245	3.01	6.13
110	2,435	1,370	90	1,827	1,370	3.31	6.75
120	2,656	1,494	98	1,992	1,494	3.62	7.36
130	2,878	1,619	106	2,159	1,619	3.92	7.98
140	3,099	1,743	114	2,324	1,743	4.23	8.60
150	3,320	1,868	123	2,491	1,868	4.53	9.22
160	3,542	1,992	131	2,656	1,992	4.84	9.84
170	3,763	2,117	139	2,823	2,117	5.14	10.45
180	3,984	2,241	147	2,988	2,241	5.45	11.07
190	4,206	2,366	155	3,155	2,366	5.75	11.68
200	4,427	2,490	163	3,320	2,490	6.06	12.30

投写サイズ＜2.35:1＞

スクリーンサイズ〈16：9〉			投写サイズ〈2.35：1〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
60	1,328	747	57	1,328	565	1.78	3.66
70	1,549	872	66	1,549	659	2.09	4.28
80	1,771	996	76	1,771	754	2.40	4.89
90	1,992	1,121	85	1,992	848	2.70	5.51
100	2,214	1,245	95	2,214	942	3.01	6.13
110	2,435	1,370	104	2,435	1,036	3.31	6.75
120	2,656	1,494	114	2,656	1,130	3.62	7.36
130	2,878	1,619	123	2,878	1,225	3.92	7.98
140	3,099	1,743	133	3,099	1,319	4.23	8.60
150	3,320	1,868	142	3,320	1,413	4.53	9.22
160	3,542	1,992	152	3,542	1,507	4.84	9.84
170	3,763	2,117	161	3,763	1,601	5.14	10.45
180	3,984	2,241	170	3,984	1,695	5.45	11.07
190	4,206	2,366	180	4,206	1,790	5.75	11.68
200	4,427	2,490	189	4,427	1,884	6.06	12.30

投写イメージ

投写サイズ１６：９

16：9映像をスクリーンサイズに
合わせて投写

投写サイズ４：３

4：3映像をスクリーンの
縦幅に合わせて投写。
（映像の左右に投写映像はありません）

投写サイズ2.35：1

2.35:1映像をスクリーンの
横幅に合わせて投写
　（映像の上下に投写映像はありません）

投写サイズ＜16:9＞

スクリーンサイズ〈2.35：1〉			投写サイズ〈16：9〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
80	1870	796	64	1414	796	1.90	3.90
90	2103	895	72	1591	895	2.15	4.39
100	2337	995	80	1768	995	2.39	4.88
110	2571	1094	88	1945	1094	2.63	5.38
120	2805	1193	96	2122	1193	2.88	5.87
130	3038	1293	104	2299	1293	3.12	6.36
140	3272	1392	112	2475	1392	3.36	6.86
150	3506	1492	120	2652	1492	3.61	7.35
160	3740	1591	128	2829	1591	3.85	7.84
170	3973	1691	136	3006	1691	4.09	8.33
180	4207	1790	144	3183	1790	4.34	8.83
190	4441	1890	152	3359	1890	4.58	9.32
200	4674	1989	160	3536	1989	4.83	9.81

投写サイズ＜2.35:1＞

スクリーンサイズ〈2.35：1〉			投写サイズ〈2.35：1〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
60	1402	597	60	1402	597	1.95	3.91
70	1636	696	70	1636	696	2.28	4.56
80	1870	796	80	1870	796	2.60	5.21
90	2103	895	90	2103	895	2.93	5.86
100	2337	995	100	2337	995	3.26	6.51
110	2571	1094	110	2571	1094	3.58	7.16
120	2805	1193	120	2805	1193	3.91	7.81
130	3038	1293	130	3038	1293	4.23	8.47
140	3272	1392	140	3272	1392	4.56	9.12
150	3506	1492	150	3506	1492	4.88	9.77
160	3740	1591	160	3740	1591	5.21	10.42
170	3973	1691	170	3973	1691	5.53	11.07
180	4207	1790	180	4207	1790	5.86	11.72
190	4441	1890	190	4441	1890	6.19	12.37
200	4674	1989	200	4674	1989	6.51	13.02

投写イメージ

投写サイズ16：9

16：9映像をスクリーンの
縦幅に合わせて投写
（映像の左右に投写映像はありません）

投写サイズ2.35：1

2.35：1映像をスクリーンサイズに
合わせて投写

4：3スクリーンをお使いの方

投写サイズ＜16:9＞
投写サイズ＜4:3＞

投写サイズ＜16:9＞

スクリーンサイズ〈4：3〉			投写サイズ〈16：9〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
60	1,219	914	55	1,219	686	1.63	3.35
70	1,422	1,067	64	1,422	800	1.91	3.92
80	1,626	1,219	73	1,626	914	2.19	4.49
90	1,829	1,372	83	1,829	1,029	2.47	5.05
100	2,032	1,524	92	2,032	1,143	2.75	5.62
110	2,235	1,676	101	2,235	1,257	3.03	6.19
120	2,438	1,829	110	2,438	1,372	3.31	6.75
130	2,642	1,981	119	2,642	1,486	3.59	7.32
140	2,845	2,134	129	2,845	1,600	3.87	7.88
150	3,048	2,286	138	3,048	1,715	4.15	8.45
160	3,251	2,438	147	3,251	1,829	4.43	9.02
170	3,454	2,591	156	3,454	1,943	4.71	9.58
180	3,658	2,743	165	3,658	2,057	4.99	10.15
190	3,861	2,896	174	3,861	2,172	5.27	10.72
200	4,064	3,048	184	4,064	2,286	5.55	11.28

投写サイズ＜4:3＞

スクリーンサイズ〈4：3〉			投写サイズ〈4：3〉			投写距離
型	幅（mm）	高さ（mm）	型	幅（mm）	高さ（mm）	Wide（m）	Tele（m）
60	1,219	914	60	1,219	914	2.22	4.49
70	1,422	1,067	70	1,422	1,067	2.60	5.24
80	1,626	1,219	80	1,626	1,219	2.98	6.00
90	1,829	1,372	90	1,829	1,372	3.36	6.75
100	2,032	1,524	100	2,032	1,524	3.74	7.51
110	2,235	1,676	110	2,235	1,676	4.11	8.26
120	2,438	1,829	120	2,438	1,829	4.49	9.02
130	2,642	1,981	130	2,642	1,981	4.87	9.77
140	2,845	2,134	140	2,845	2,134	5.25	10.53
150	3,048	2,286	150	3,048	2,286	5.63	11.28
160	3,251	2,438	160	3,251	2,438	6.00	12.04

投写イメージ

投写サイズ16：9

4：3映像をスクリーンの
横幅に合わせて投写。
（映像の上下に投写映像はありません）

投写サイズ4：3

4：3映像をスクリーンサイズに
合わせて投写

交換ランプ

PK-L2312U

希望小売価格 38,500円（税込）

金具

天吊り金具

EF-HT13

希望小売価格 57,200円（税込）

本体質量　4.8kg

天吊り金具用ベースプレート（天吊り金具 EF-HT12をお持ちの方）

EF-BP2

希望小売価格 24,200円（税込）

本体質量　 2.5kg

天吊り金具用ベースプレート（天吊り金具 EF-HT11をお持ちの方）

EF-BP1

希望小売価格 24,200円（税込）

本体質量　 2.5kg

高天井用延長ポール

EF-EP1

希望小売価格 30,800円（税込）

本体質量　 2.7kg

ご注意：　金具の取付は、専門の知識や技術が必要です。設置工事は必ず販売店もしくは専門業者へご依頼下さい。

オプション金具寸法図

※各寸法図は別ウインドウで表示します。

3Dオプション

RF（電波）方式
3Dメガネ
PK-AG3
充電式約38g 連続使用100時間
2Dモード機能搭載
使用範囲10m（エミッタ—から半径）
WxHxD(mm) 170ｘ40ｘ165
希望小売価格 16,500円（税込）

3Dシンクロエミッター
PK-EM2
ワイヤレス（本体直接接続）約20g
WxHxD(mm) 48.9x14.5x65
希望小売価格 11,000円（税込）

電波に関する重要なお知らせ

スクリーン補正モード対応表

メーカー	スクリーン名	モード
-	-	0^※
	-	1^※
	-	2^※
	-	3^※
CARADA	Classic Cinema White	4
	Brilliant White	5
	High Contrast Gray	6
DA-LITE	MATTE WHITE	7
	HIGH CONTRAST MATTE WHITE	8
	VIDEO SPECTRA 1.5	9
	SILVER MATTE	10
	HIGH POWER	11
	DA-MAT	12
	HIGH CONTRAST DA-MAT	13
	CINEMA VISION	14
	HIGH CONTRAST CINEMA VISION	15
	PEARLESCENT	16
	DUAL VISION	17
	AUDIO VISION	18
	HIGH CONTRAST AUDIO VISION	19
	HIGH CONTRAST CINEMA PERL	20
	3D VIRTUAL GREY	21
	HD PROGRESSIVE 0.6	22
	HD PROGRESSIVE 0.9	23
DNP	Suｐernova　08-85	104
DNP	Suｐernova 　23-23	105
DRAPER	FLEXABLE MATTE WHITE	24
	FIBERGLASS MATTE WHITE	25
	HIGH CONTRAST GREY	26
	FLEXIBLE M 1300	27
	HIGH DEF GREY	28
	M 2500	29
EASTONE	E2S	30
	ESECO	31
	BF-3D Reference	96
KIKUCHI	ホワイトマットアドバンス（WA）	32
	グレイマットアドバンス(AM)	33
	シアターグレイアドバンス(AG)	34
	150PROGアドバンス(PG)	35
	MALIBU	36
	GRACE MATT 100	101
	WAC	102
GRANDVIEW	GRANDVIEW WHITE	37
ORAY	B3100100	38
	B1100100 32/100	39
	B1100100 25/100	40
	BC100100	41
	N3100100 MICROPERF	42
	N3100100 SUPER BLANC	43
OS	WG103	44
	WG107G	45
	WG201	46
	WG206	47
	WG207	48
	WT101	49
	WF201	50
	WF202	51
	WF203	95
	WF301	106
	サニーホワイト	52
	BS101	53
	BU102	54
	PP201	55
	BU202	94
	BU201	103
PROCOLOR	MATTE WHITE C	56
PROCOLOR	MATTE WHITE P	57
SCREEN RESEARCH	ClearPix2	58
SI	Lunar HD.85	59
	Solar HD1.3	60
	Gamma HD1.1	61
	Gamma Maestro HD1.1	62
	Lunar Maestro HD.85	63
	Black Diamond II HD0.8 Black	64
	Black Diamond II HD1.4 Black	65
Stewart	SnowMatte 100	66
	Ultramatte 130	67
	Ultramatte 150	68
	Ultramatte 200	69
	StudioTek 100	70
	StudioTek 130 G3	71
	GrayMatte 70	72
	FireHawk SST	73
	FireHawk G3	74
	GrayHawk RS	75
	SILVER 3D	97
	SILVER 5D	98
	Reflections Active 170 3D	99
STUMPFL	FLEX WHITE CI	100
Theaterhouse	ホワイトマットHD	76
Theaterhouse	シアターマットHD	77
VUTEC	MATTEWHITE	78
	BRIGHT WHITE	79
	VUFLEX PRO	80
	PEARL BRIGHT	81
	GREYDOVE	82
	SOUND SCREEN-5	83
	SOUND SCREEN-15	84
	GREYDOVE SOUND SCREEN	85
	TWIN VU	86
	PREFORATED LEADER	87
	SILVER STAR	88
ELITE	CineWhite	89
	PowerGain	90
	Elite MaxWhite	91
	MaxWhite FG	92
	SilverGrey	93

※上記スクリーンに該当しない場合、0～3を選択ください。
0:オフ
1:少し赤っぽくなるように補正します。
2:少し緑っぽくなるように補正します。
3:少し青っぽくなるように補正します。

※スクリーン補正モード対応表における各モードは株式会社JVCケンウッドの推奨モードです。
※見え方には個人や設置環境によって変わる場合があります。
※スクリーンの性能などを表すものではありません。
